Allgemeine Beschreibung

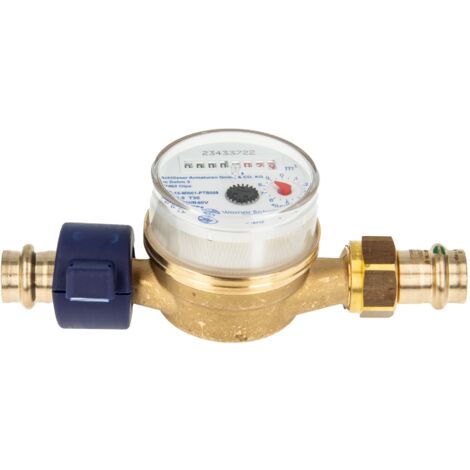

Der Einstrahlzähler ETK Kombi-Set (Kaltwasser) ist ein zuverlässiges Messgerät für die Wasserverbrauchserfassung in Wohnanlagen. Er ist für Temperaturen bis maximal 30 °C geeignet und bietet eine präzise Messung durch ein ausgeklügeltes Konstruktionsprinzip, das Nass- und Trockenraum trennt. Das Set beinhaltet Verschraubungen mit Pressanschluss und eine Plombierschelle, die eine einfache Installation ermöglichen.Technische daten
- Maximale Betriebstemperatur: 30 °C
- Betriebsdruck: 10 bar
- Baulänge: 110 mm
- Anschlussgewinde: 3/4 Zoll (26,4 mm) Außengewinde
- Rohrdimensionierung: Ø 12-18 mm (DN 15)
- Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
- Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
- Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)
- Gehäusematerial: Messing
Kompatibilität und Zubehör
- Verschraubungen mit Pressanschluss 18 mm
- Plombierschelle
- Dichtungen
- Plombierdraht
- Selflock-Plombe
Installation
- Einbau: horizontal oder vertikal (auch Fallrohr) möglich
- Fließrichtung beachten
- Zur Montage der Verschraubung ist ein geeignetes Presswerkzeug erforderlich
Anwendung
Der Einstrahlzähler eignet sich ideal für die Verwendung in Wohnungen, an Zapfstellen sowie an Verschraubungen, die nicht gelöst werden sollen. Er ist auch für leicht verschmutztes Wasser geeignet und ermöglicht eine Ablesung in jeder Lage dank des 360° drehbaren Zählwerks.Weitere Informationen
- Eichlaufzeit: 6 Jahre
- Der Zähler ist nicht frost-sicher!
- Dem Zähler liegt keine Eichbescheinigung bei, jedoch ist die Seriennummer auf dem Gehäuse eingedruckt.
- Konformitäts-Kennzeichnung (CE/M) ist ebenfalls eingedruckt.
