Allgemeine Beschreibung

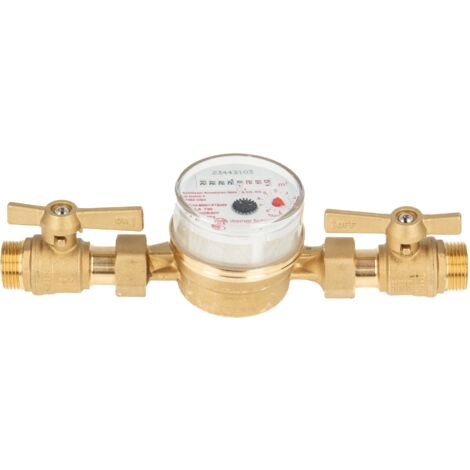

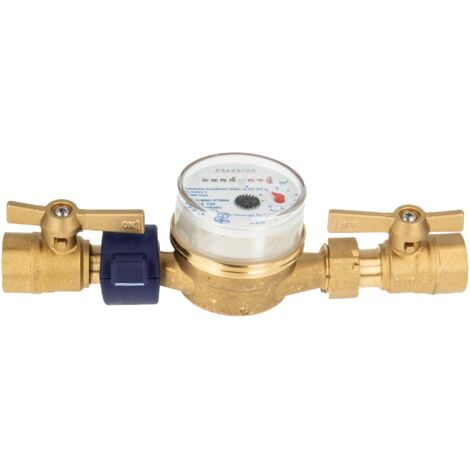

Das Einstrahlzähler ETK Kombi-Set ist ein Kaltwasserzähler, der bis zu einer maximalen Temperatur von 30 °C eingesetzt werden kann. Das Set beinhaltet Kugelhähne aus Messing und eine Plombierschelle. Der Wasserzähler wird von der Schlösser Armaturen GmbH & Co. KG hergestellt und bietet eine Eichlaufzeit von 6 Jahren. Er ist für die Installation in horizontaler oder vertikaler Ausrichtung geeignet und ermöglicht eine flexible Ablesung durch ein 360° drehbares Zählwerk.Technische daten
- Maximale Betriebstemperatur: 30 °C
- Betriebsdruck: 10 bar
- Baulänge: 110 mm
- Anschlussgewinde: 3/4 Zoll (26,4 mm) Außengewinde
- Rohrdimensionierung: Ø 12-18 mm (DN 15)
- Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
- Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
- Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)
- Temperaturbereich Kugelhahn: -20 °C bis +120 °C abhängig vom Betriebsdruck
- Maximaler Betriebsdruck Kugelhahn: 25 bar bei 80 °C = 10 bar
- Material Kugelhahn: Messing CW614N/CW617N
Kompatibilität und Zubehör
- Inklusive Kugelhähne aus Messing, 1/2 Zoll IG
- Plombierschelle 1/2 Zoll, blau, 1-teilig
- Dichtungen, Plombierdraht, Selflock-Plombe
Installation
- Einbau horizontal oder vertikal möglich
- Fließrichtung beachten
