Allgemeine Beschreibung

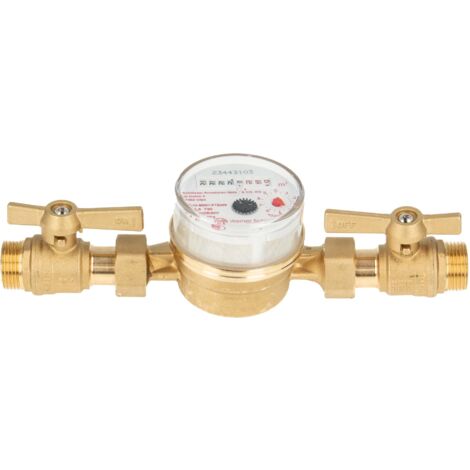

Das Einstrahlzähler ETK Kombi-Set ist ein hochwertiger Wasserzähler für Warmwasseranwendungen bis zu einer maximalen Temperatur von 90 °C. Das Set beinhaltet einen Wasserzähler der Marke Schlösser Armaturen GmbH & Co. KG, Typ Q3 2,5 R40, sowie Kugelhähne aus Messing mit einem Außengewinde von 3/4 Zoll. Der Zähler ist für den horizontalen oder vertikalen Einbau geeignet und ermöglicht eine präzise Messung von Durchflussmengen.Technische daten
- Maximale Betriebstemperatur: 90 °C
- Maximaler Betriebsdruck: 10 bar
- Baulänge: 110 mm
- Anschlussgewinde: 3/4 Zoll (26,4 mm) Außengewinde
- Rohrdimensionierung: Ø 12-18 mm (DN 15)
- Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
- Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
- Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)
- Temperaturbereich: -20 °C bis +120 °C abhängig vom Betriebsdruck
- Maximaler Betriebsdruck bei 80 °C: 10 bar
- Material: Messing CW614N/CW617N
- Kugeldichtung: PTFE
Kompatibilität und Zubehör
- Inkl. Dichtungen
- Plombierdraht
- Selflock-Plombe
Installation
- Einbau: horizontal oder vertikal möglich
- Fließrichtung beachten
Anwendung
- Geeignet für die Messung von Warmwasser
- Auch für leicht verschmutztes Wasser geeignet
- 360° drehbares Zählwerk für flexible Ablesung
Weitere Informationen
- Der Zähler ist nicht frostgesichert
- Dem Zähler liegt keine Eichbescheinigung bei
- Seriennummer und Konformitäts-Kennzeichnung (CE/M) sind auf dem Gehäuse eingedruckt
