Allgemeine Beschreibung

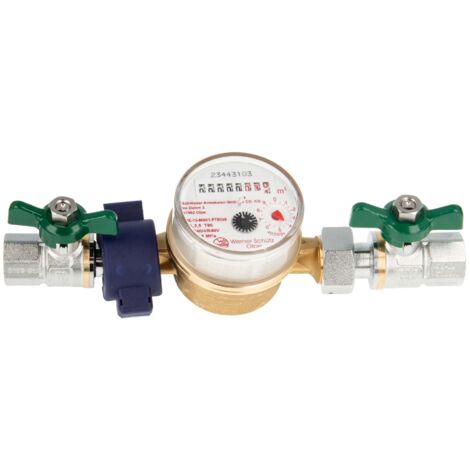

Das Einstrahlzähler ETK Kombi-Set ist ein hochwertiger Warmwasserzähler, der bis zu einer maximalen Temperatur von 90 °C eingesetzt werden kann. Das Set beinhaltet Kugelhähne und eine Plombierschelle, die eine einfache Installation und Nutzung ermöglichen. Der Wasserzähler ist für die Messung von Warmwasser ausgelegt und bietet präzise Ergebnisse durch ein ausgeklügeltes Konstruktionsprinzip, das Nass- und Trockenraum trennt.Technische daten
- Maximale Betriebstemperatur: 90 °C
- Betriebsdruck: 10 bar
- Baulänge: 110 mm
- Anschlussgewinde: 3/4 Zoll (26,4 mm) Außengewinde
- Rohrdimensionierung: Ø 12-18 mm (DN 15)
- Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
- Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
- Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)
- Material des Gehäuses: Messing
- Messing-Kugelhahn Betriebstemperatur: -20 °C bis +185 °C
- Betriebsdruck bei 100 °C: 35 bis 42 bar
Kompatibilität und Zubehör
- Inklusive Kugelhähne (grün, 1/2 Zoll)
- Inklusive Plombierschelle
- Weitere Zubehörteile: Dichtungen, Plombierdraht, Selflock-Plombe
Installation
- Einbau: horizontal oder vertikal (auch an Fallrohren möglich)
- Fließrichtung beachten
Anwendung
- Geeignet für die Messung von Warmwasser
- Auch für leicht verschmutztes Wasser geeignet
- 360° drehbares Zählwerk für flexible Ablesung
- Zählwerk mit 8 Rollen für den Zählbereich von 1 Liter bis 99999 m³
Weitere Informationen
- Der Zähler ist nicht frostfest.
- Dem Zähler liegt keine Eichbescheinigung bei.
- Seriennummer und Konformitäts-Kennzeichnung (CE/M) sind auf dem Gehäuse eingedruckt.
- Die Plombierschelle dient nur zu internen Zwecken und ersetzt keine offizielle Plombierschelle eines Wasserversorgers.
