Allgemeine Beschreibung

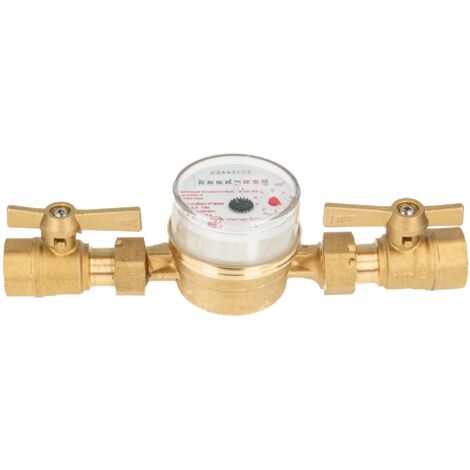

Der Einstrahlzähler ETK Kombi-Set (Warmwasser) ist ein hochwertiger Wasserzähler, der für den Einsatz in Warmwasseranlagen bis zu einer maximalen Temperatur von 90 °C geeignet ist. Das Set beinhaltet Kugelhähne aus Messing mit einem Innengewinde von 3/4 Zoll. Der Wasserzähler wird von der Schlösser Armaturen GmbH & Co. KG hergestellt und bietet präzise Messungen durch ein ausgeklügeltes Konstruktionsprinzip, das Nass- und Trockenraum trennt.Technische daten
- Maximale Betriebstemperatur: 90 °C
- Maximaler Betriebsdruck: 10 bar
- Baulänge: 110 mm
- Anschlussgewinde: 3/4 Zoll (26,4 mm) Außengewinde
- Rohrdimensionierung: Ø 12-18 mm (DN 15)
- Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
- Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
- Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)
- Temperaturbereich der Kugelhähne: -20 °C bis +120 °C abhängig vom Betriebsdruck
- Maximaler Betriebsdruck der Kugelhähne: 25 bar bei 80 °C = 10 bar
- Material: Messing CW614N/CW617N
- Kugeldichtung: PTFE
Kompatibilität und Zubehör
- Inklusive Dichtungen, Plombierdraht und Selflock-Plombe
- Geeignet für leicht verschmutztes Wasser
Installation
- Einbau: horizontal oder vertikal möglich (auch Fallrohr)
- Fließrichtung beachten
Anwendung
- Geeignet für Warmwasseranlagen bis 90 °C
- Präzise Messung durch Trennung von Nass- und Trockenraum
- Ablesung in jeder Lage durch 360° drehbares Zählwerk
Weitere Informationen
- Der Zähler ist nicht frost-sicher
- Dem Zähler liegt keine Eichbescheinigung bei
- Seriennummer und Konformitäts-Kennzeichnung (CE/M) sind auf dem Gehäuse eingedruckt
- DVGW-zugelassen für die Trinkwasserinstallation
