Allgemeine Beschreibung

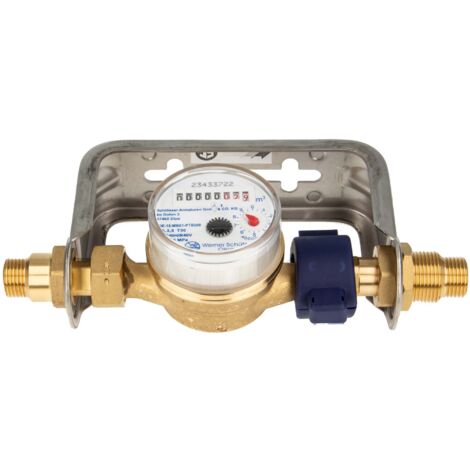

Der Einstrahlzähler ETK Kombi-Set (Warmwasser) ist ein zuverlässiges Messgerät für Warmwasser bis zu einer maximalen Temperatur von 90 °C. Er wird mit einem Edelstahlbügel und einer Plombierschelle geliefert und eignet sich für die Installation in Wohnungen sowie an Zapfstellen. Der Zähler ist nicht frostgeschützt und wird ohne Eichbescheinigung geliefert, jedoch kann er mit der eingedruckten Seriennummer und Konformitäts-Kennzeichnung verwendet werden.Technische daten
- Maximale Betriebstemperatur: 90 °C
- Betriebsdruck: 10 bar
- Baulänge: 110 mm
- Anschlussgewinde: 3/4 Zoll (26,4 mm) Außengewinde
- Rohrdimensionierung: Ø 12-18 mm (DN 15)
- Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
- Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
- Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)
- Wandausladung des Zählers: 80 mm (Stichmaß)
- Gesamtlänge Bügel ohne Verschraubungen: ca. 16,5 cm
- Gesamtausladung nach vorn: 11 cm
- Höhe ohne Zähler: ca. 5,5 cm
Kompatibilität und Zubehör
- Inkl. Dichtungen zur Zählermontage
- Plombierschelle 1/2 Zoll, blau, 1-teilig - unbeschriftet
- Selbstsichernde Ausführung der Plombierschelle
Installation
- Einbau möglich in horizontaler oder vertikaler Ausrichtung (auch Fallrohr)
- Fließrichtung beachten!
Anwendung
- Geeignet für die Messung von Warmwasser in Wohnungen und an Zapfstellen
- Auch für leicht verschmutztes Wasser geeignet
- 360° drehbares Zählwerk für Ablesung in jeder Lage
- Zählwerk mit 8 Rollen für den Zählbereich von 1 Liter bis 99999 m³
Weitere Informationen
- Der Zähler ist nicht frostgeschützt!
- Dem Zähler liegt keine Eichbescheinigung bei.
