Allgemeine Beschreibung

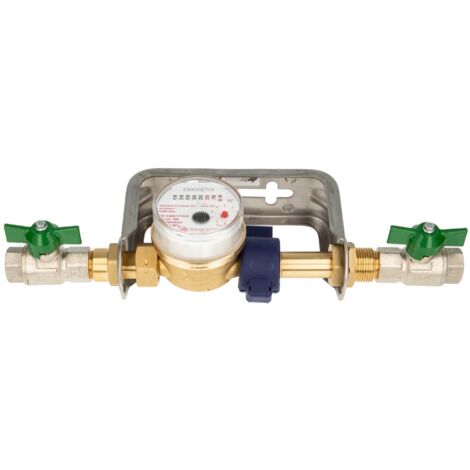

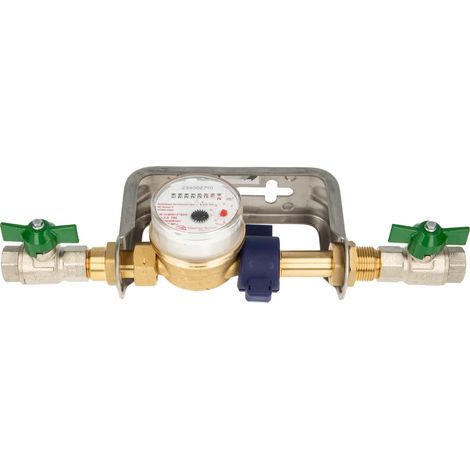

Das Einstrahlzähler ETK Kombi-Set ist ein hochwertiger Warmwasserzähler, der für Temperaturen bis zu 90 °C geeignet ist. Das Set umfasst einen Wasserzähler, Edelstahlbügel, Kugelhähne und eine Plombierschelle. Der Zähler ist ideal für die Installation in Wohngebäuden und ermöglicht eine präzise Messung des Wasserverbrauchs.Technische daten
- Maximale Betriebstemperatur: 90 °C
- Betriebsdruck: 10 bar
- Baulänge: 80 mm
- Anschlussgewinde: 3/4 Zoll (26,4 mm) Außengewinde
- Rohrdimensionierung: Ø 12-18 mm (DN 15)
- Kleinste messbare Durchflussmenge Q1: 62,5 bis 100 Liter pro Stunde (0,0625-100 m³/h)
- Größte messbare Durchflussmenge im Dauerbetrieb Q3: 2500 Liter pro Stunde (2,5 m³/h)
- Größte messbare Durchflussmenge im kurzfristigen Maximalbetrieb: 3125 Liter pro Stunde (3,125 m³/h)
- Wandausladung des Zählers: 80 mm
- Gesamtlänge Bügel ohne Verschraubungen: ca. 16,5 cm
- Gesamtausladung nach vorn: 11 cm
- Höhe ohne Zähler: ca. 5,5 cm
- Temperaturbereich des Kugelhahns: -20 °C bis +150 °C
- Max. Betriebsdruck des Kugelhahns bei 20 °C: 50 bar
Kompatibilität und Zubehör
- Inklusive Dichtungen zur Zählermontage
- ITAP GREEN Trinkwasser-Kugelhahn - Typ 377
- JS Plombierschelle 1/2 Zoll, blau
Installation
- Einbau: horizontal oder vertikal möglich (Fließrichtung beachten!)
Anwendung
- Geeignet für die Messung von Warmwasser in Wohngebäuden
- Auch für leicht verschmutztes Wasser geeignet
- 360° drehbares Zählwerk für flexible Ablesung
Weitere Informationen
- Der Zähler ist nicht frost-sicher!
- Dem Zähler liegt keine Eichbescheinigung bei, jedoch ist die Seriennummer auf dem Gehäuse eingedruckt.
- Konformitäts-Kennzeichnung (CE/M) ist ebenfalls eingedruckt.
