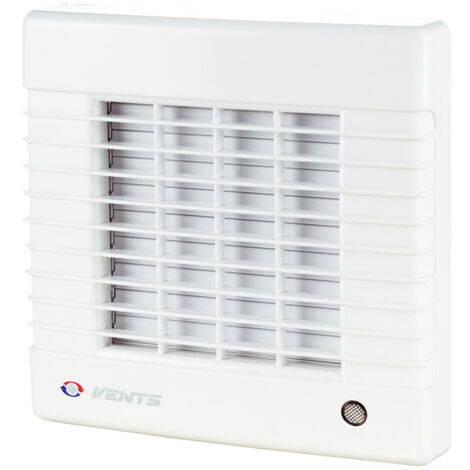

Badezimmerlüfter FI125 mm, automatische Jalousien, Feuchtigkeitssensor und Zeitschaltuhr

Badezimmerlüfter 125 mm, automatische Jalousien, Feuchtigkeitssensor und Zeitschaltuhr

Wandlüfter

Lüftungsschlitze 125 mm

automatischer Rollladen, Zeitschaltuhr und Feuchtigkeitssensor (Hygrostat)

Haupt Merkmale:

• Anschlussdurchmesser - 125 mm
• Hohe Effizienz - 185 m³/h
• Leistungsaufnahme - 22,0 W
• Geräuschpegel - 35 dB(A) / 3 m
• Automatischer Verschluss
• Hygrostat - Feuchtigkeitssensor - 60 ÷ 90 %
• Timer - Timer - 2 ÷ 30 Min.
• Kontrollleuchte zeigt den Betriebszustand des Ventilators an
• Renommierter Hersteller - Lüftungsschlitze
• aerodynamische Rotorblätter (Propeller)

Wenn Sie einen modernen und gleichzeitig optimal effizienten Ventilator mit einer automatischen Jalousie suchen, die einen Luftrückfluss nach dem Ausschalten des Ventilators verhindert, dann wird das Produkt der MA-Serie von vents (einem führenden europäischen Ventilatorenhersteller) Ihre Erwartungen sicherlich erfüllen. Dank ihres zuverlässigen Motors mit Thermoschutz sorgen diese Ventilatoren für eine optimale Belüftung im Raum. Darüber hinaus wird das moderne und elegante Design des Ventilators sicherlich den anspruchsvollen Geschmack vieler Nutzer treffen (die Frontplatte besteht aus hochwertigem, UV-beständigem ABS). Zusätzlich verfügen die Ventilatoren dieser Serie über eine Kontrollleuchte, die den Betriebszustand anzeigt.

Beschreibung

Moderner Abluftventilator mit stilvollem Design, geeignet für Duschräume, Badezimmer, Küchen und andere Wohnräume. Maximale Effizienz kombiniert mit modernem Design sorgt für ein ideales Raumklima. Montage an Lüftungsschächten oder Anschluss an runde Lüftungskanäle.

Vorteile

Gehäuse und Laufrad aus hochwertigem, langlebigem und UV-beständigem Kunststoff. Das speziell entwickelte aerodynamische Profil gewährleistet hohe Luftleistung.

Die hohe Schutzart IP 34 bietet eine ideale Lösung für die Badlüftung. Der Motor ist mit einem Überhitzungsschutz ausgestattet.

Automatischer

Automatischer Verschluss - öffnet sich (1.) nach ca. 20 ÷ 30 Sekunden nach dem Einschalten des Ventilators. Nachdem das Gerät seinen Betrieb eingestellt hat, schließt sich die Jalousie automatisch (2.). Dank eines Feuchtigkeitssensors (Hygrostat) und eines Timers schaltet sich der Ventilator automatisch ein, sobald die Luftfeuchtigkeit im Raum den vom Sensor erfassten Schwellenwert von 60–90 % überschreitet. Er läuft automatisch, bis die Luftfeuchtigkeit wieder den zuvor am Potentiometer eingestellten Standardwert erreicht hat. Anschließend schaltet der Ventilator in den Timer-Modus und läuft für die eingestellte Zeit weiter. Dank der Timer-Funktion kann der Ventilator nach dem Ausschalten (z. B. an der Beleuchtungsanlage) noch ca. 2 bis 30 Minuten nachlaufen. Für die Nutzung aller Funktionen des Ventilators ist ein dreiadriges Stromkabel (vom Schalter zum Ventilator) erforderlich. Es ist möglich, den Ventilator mit zwei Drähten (Klemmen L und N) anzuschließen. In diesem Fall arbeitet er jedoch automatisch in Abhängigkeit von der Luftfeuchtigkeit im Raum.

Technische Daten

• Nennspannung - 230 V
• Nennfrequenz - 50 Hz
• Leistungsaufnahme - 22,0 W
• Luftdurchsatz - 185 m³/h
• Schalldruck - 35 dB(A)/3m
• Statischer Druck - 55 Pa
• Motordrehzahl - 2400 U/min
• Max. Betriebstemperatur - 45 °C
• Schutzart -IP24
• Gewicht - 0,75 kg

Abmessungen [mm]

• Ø D - 125
• ⎕ B - 190x190 (Außenmaße)
• B1 - 174 (Außenmaße)
• B2 - 174 (Außenmaße)
• H - 174 (Außenmaße)
• L - 98
• L1 - 33

Elektrischer Anschlussplan

Zum Anschluss des Ventilators ist eine dreiadrige elektrische Installation erforderlich, die vom Schalter zum Ventilator verläuft.

• S1 - Schalter (z. B. von der Lampe)
• L - Spannung (dauerhaft angeschlossen)
• N - Neutralleiter (Null)
• LT - Spannung (durch den Schalter unterbrochen)

Korrekte Einstellung des Ventilators mit Feuchtigkeitssensor:

Führen Sie bei der ersten Inbetriebnahme die unten beschriebene Einstellung durch:

- Stellen Sie das Zeitpotentiometer auf Minimum und das Feuchtigkeitspotentiometer auf Maximum (drehen Sie die Potentiometer sehr vorsichtig, bis Sie einen leichten Widerstand spüren, da Sie das Potentiometer durch Drehen um seine Achse leicht beschädigen können). Verbinden Sie dann die Klemmen L - Phase und N - Neutralleiter. Nach Anlegen der Spannung an diese Verbindung sollte sich der Ventilator für einige Sekunden einschalten und dann von selbst wieder ausschalten. Drehen Sie nun, während der Ventilator noch mit Spannung versorgt wird, das Feuchtigkeitspotentiometer vorsichtig langsam nach links (gegen den Uhrzeigersinn), bis er sich einschaltet. Drehen Sie es anschließend vorsichtig wieder nach rechts. Der sogenannte Mindestschwellenwert für den Feuchtigkeitssensor ist nun eingestellt. Alle Einstellungen sollten in dem Raum vorgenommen werden, in dem der Ventilator installiert wird.

Bei einer Dreileiterinstallation, die von einem Schalter (z. B. einem Lichtschalter oder einem separaten Schalter) zum Ventilator führt, kann ein dritter Draht an die LT-Klemme angeschlossen werden (z. B. der gelb-grüne Draht als vom Schalter unterbrochene Phase, indem er entsprechend am Schaltereingang angeschlossen wird). Diese Verbindung ermöglicht es Ihnen, die Timerfunktion des Ventilators zu nutzen und den Ventilator zusätzlich zur automatischen Feuchtigkeitsregulierung einzuschalten.

Herstellerinformationen:

Die Vents Group ist Teil einer internationalen Unternehmensgruppe. Ihr Angebot gliedert sich in zwei Hauptbereiche: Wohnraumlüftung und gewerbliche Lüftung. Moderne Firmenzentralen mit Hochregallagern ermöglichen eine effiziente Belieferung von Kunden im ganzen Land. Die Erfahrung, die das Unternehmen seit 1995 in der Lüftungsbranche gesammelt hat, trägt zu einem professionellen, zuverlässigen und umfassenden Service für seine Kunden bei, die sich stets auf die technische Unterstützung der vents Group verlassen können.
