Allgemeine Beschreibung

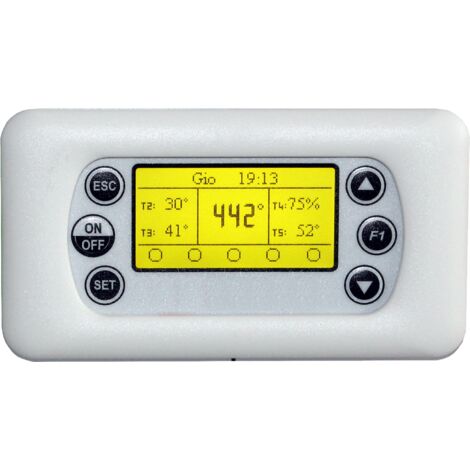

Der environ GP500 UNI Universalregler ist eine frei programmierbare Temperatursteuerung, die für Heizen, Kühlen und Prozessregelung eingesetzt werden kann. Mit 5 Fühlereingängen und 5 Relaisausgängen (230 V) ermöglicht er eine präzise Steuerung durch individuelle Parametrierung von Sollwert, Schaltrichtung und Hysterese für jeden Ausgang.Technische daten
- Eingänge: 1 x Typ K, 4 x NTC 10 kOhm, PT1000 oder 0-10V, zusätzlich 2 x 0-10V DC
- Ausgänge: 4 x Relais 230 V / 5 A, 1 x potentialfreier Wechselkontakt 5 A
- Hysterese: 0 bis 20 °C je Ausgang, Fühlerkorrektur plus minus 20 °C je Sensor
- Display: LCD mit Hintergrundbeleuchtung, 5 Temperaturen gleichzeitig, Monitor- und Statistikansicht
- Bedienung: 6 Tasten, passwortgeschütztes Fachmann-Menü, Echtzeituhr mit Datum und Uhrzeit
- Abmessungen: 120 x 80 x 50 mm, Unterputzmontage
- Versorgung: 230 V AC ± 10 %, 50 bis 60 Hz, Leistungsaufnahme 2 VA, interne Sicherung T 3,15 A
Kompatibilität und Zubehör
- Fühlereingänge S2 bis S5 sind konfigurierbar für NTC 10 kOhm, PT1000, 0-10V DC oder Feuchtesensor 0-10V
- Zusatzeingänge S4b und S5b als weitere 0-10V Analogeingänge mit GND und 10 bis 16 V DC Sensorversorgung
Installation
- Installation sollte nach EN 60730-1 nur durch eine Elektrofachkraft erfolgen.
- Unterputzkasten in Sichthöhe und außerhalb des direkten Wärmeeinflusses setzen.
- Fühlerleitungen getrennt von Netzleitungen führen und Adern mit Aderendhülsen auflegen.
- Thermoelement Typ K korrekt anschließen.
Anwendung
- Set Point DOWN schaltet bei Unterschreitung für Erwärmung.
- Set Point UP schaltet bei Überschreitung für Kühlung.
- Hysterese je Ausgang kann gezielt eingestellt werden, um Taktverhalten und Schalthäufigkeit zu optimieren.
Weitere Informationen
- Fehlermeldungen: AL01 bei Fühlerbruch oder Temperatursturz, AL02 bei Kurzschluss oder Temperaturanstieg.
Lieferumfang
- 1 x environ GP500 UNI Universal-Temperatursteuerung
- 1 x Unterputzkasten
- 1 x Montage- und Bedienungsanleitung
