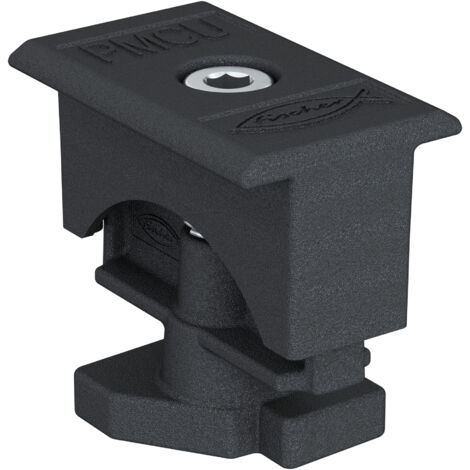

fischer Universal-Mittelklemme vormontiert PM C U AL 30-50 schwarz 10 Stk

0% MwSt

Das könnte Sie auch interessieren

Hettich Schnellmontagescharnier Sensys 8645 K.3mm TH 52 z.Anschr.halb vorliegend - 9071206HETTICH
61 Modelle

Hettich Schnellmontagescharnier Sensys 8645 K.3mm TH 52 z.Anschr.halb vorliegend - 9071206

80

Inkl. MwSt., zzgl. Versand

Kostenlose Lieferung
Hettich Schnellmontagescharnier Sensys 8645 K.-4mm TH 52 z.Anschr.einliegend - 9071207HETTICH
61 Modelle

Hettich Schnellmontagescharnier Sensys 8645 K.-4mm TH 52 z.Anschr.einliegend - 9071207

80

Inkl. MwSt., zzgl. Versand

Kostenlose Lieferung
110°-Scharnier mit integrierter Dämpfung, halb vorliegend,zum AnschraubenHETTICH
61 Modelle

110°-Scharnier mit integrierter Dämpfung, halb vorliegend,zum Anschrauben

80
11,93€

Inkl. MwSt., zzgl. Versand

Kostenlose Lieferung
Hettich Möbel-Topfscharnier,  Sensys 8645i,  9073607,  110°,  Stahl silber vernickeltHETTICH
61 Modelle

Hettich Möbel-Topfscharnier, Sensys 8645i, 9073607, 110°, Stahl silber vernickelt

80
12,17€

Inkl. MwSt., zzgl. Versand

Kostenlose Lieferung
110Grad-Scharnier Sensys 8645i -4mm einliegendzum Anschr.schwarz HETTICHHETTICH
61 Modelle

110Grad-Scharnier Sensys 8645i -4mm einliegendzum Anschr.schwarz HETTICH

80
13,20€

Inkl. MwSt., zzgl. Versand

Kostenlose Lieferung
Sensys 110°-Scharnier mit Dämpfung 8645i schwarz halb vorl. 110°TH52HETTICH
61 Modelle

Sensys 110°-Scharnier mit Dämpfung 8645i schwarz halb vorl. 110°TH52

80
13,25€

Inkl. MwSt., zzgl. Versand

Kostenlose Lieferung
Scharnier 200 R19 165° klipsbar SALICE - C2AFA99NO BRAND
2 Modelle

Scharnier 200 R19 165° klipsbar SALICE - C2AFA99

122
10,96€

Inkl. MwSt., zzgl. Versand

Runder Klebestopfen aus MethacrylatCOFAN
196 Modelle

Runder Klebestopfen aus Methacrylat

67

Inkl. MwSt., zzgl. Versand

Mit ähnlichen Produkten vergleichen

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Die fischer Universal-Mittelklemme PM C U AL ist eine vormontierte Klemme, die universell für PV-Module mit einer Dicke von 30 bis 50 mm einsetzbar ist. Sie ermöglicht ein schnelles Einsetzen in das Profil und ist flach gestaltet, um Schattenbildung zu vermeiden. Hergestellt aus Aluminium (EN AB 46100), bietet sie eine zuverlässige Befestigung für verschiedene Dachsysteme.

Technische daten

  • Gewicht: 110 g
  • Gewinde: M8
  • Installationsdrehmoment: 10 Nm
  • Schlüsselweite (Innen 6kant): 6 mm
  • Schraubenlänge: 40 mm
  • Moduldicke: 30 - 50 mm
  • Installation

    Die Installation der PMC U Universalklemme erfolgt in mehreren Schritten:
  • Setzen Sie den unteren Teil der Klemme in die obere Nut der Schiene ein.
  • Drehen Sie die Klemme im Uhrzeigersinn, um sie als Mittelklemme zu verwenden.
  • Sichern Sie das PV-Modul, indem Sie ein Anzugsdrehmoment von 10 Nm auf die Inbusschraube (TCEI) anwenden.
  • Anwendung

    Die Universal-Mittelklemme ist geeignet für:
  • Steildachsysteme mit Haken
  • Flachdachsysteme mit Dreiecksrahmen
  • Trapezblechdachsysteme
  • Wellblechdachsysteme
  • Sonderkonstruktionen
  • Weitere Informationen

    Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.

    Eigenschaften

    • Marke
      FISCHER
    • Gewicht
      110 g
    • Material
      Aluminium
    • Ursprung
      Hergestellt in Deutschland
    • Zusätzliche Herstellergarantie
      1 Jahr(e)

    Kundenbewertungen

    DDANIELE
    Veröffentlicht am 22/07/2025, Italien

    Hervorragendes Produkt, einfach zu installieren. Sie können die Paneele alleine montieren, ohne dass zwei Personen benötigt werden. Halten Sie das Paneel mit einer Hand fest und ziehen Sie die Klemme mit der anderen fest. Hervorragend für Heimwerker geeignet, kostet etwas mehr und spart Installationszeit. Außerdem lässt sich der Halt im Laufe der Zeit oder bei Lockerungen gut überprüfen, da sich die Schraube oben befindet und nicht wie bei billigeren Klemmen zwischen den Paneelen eingebettet ist.
