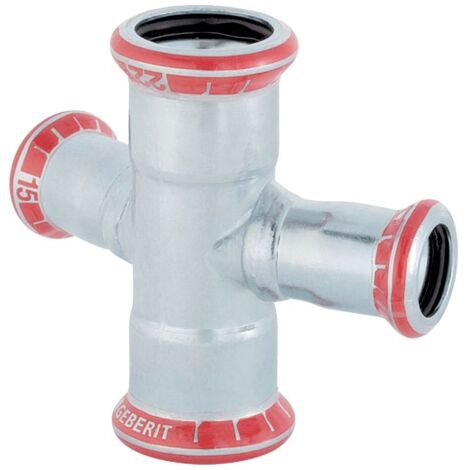

Geberit Mapress C-Stahl Kreuzstück 30 Grad reduziert D 28mm, D1 15mm, 21409

Geberit Mapress C-Stahl Kreuzstück 30 Grad reduziert D 28mm, D1 15mm, 21409

Dieses Kreuzstück aus unlegiertem C-Stahl ermöglicht eine präzise Leitungsführung in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil ist für eine dauerhafte Verbindung konzipiert und entspricht der Werkstoffnorm DIN EN 10305.

Zuverlässige Verbindungstechnik

Das Fitting ist mit einem CIIR-Dichtring ausgestattet und verfügt über einen Pressindikator zur einfachen Kontrolle der Verpressung. Dank der Eigenschaft unverpresst undicht lässt sich die Dichtheit des Systems bei der Montage prüfen. Die Oberfläche ist galvanisch verzinkt, was einen wirksamen Schutz bietet. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zur Installation.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Außendurchmesser Anschluss 1: 28 mm
• Außendurchmesser Anschluss 4: 15 mm
• Winkel: 30 °
• Länge: 8,4 cm
• Z-Maß: 1,9 cm
• Oberflächenschutz: Galvanisch verzinkt
• Dichtungsmaterial: CIIR

Die robuste Konstruktion aus unlegiertem Stahl 1.0034 ermöglicht eine stabile Installation in Versorgungssystemen. Mit einem Außendurchmesser von 28 mm am Hauptanschluss und einer Auslegung für 30-Grad-Abzweigungen bietet das Bauteil eine passgenaue Lösung für komplexe Rohrleitungsnetze. Die Kombination aus hochwertiger Materialgüte und der beiliegenden Dichtbandage aus IIR Butyl-Kautschuk unterstützt eine fachgerechte Montage gemäß den geltenden Verlegerichtlinien.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21409
• Oberflächenschutz: galvanisch/elektrolytisch verzinkt
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: St 34.2 (1.0034)
• Werkstoff: Stahl
• Fließende Ausführung (mit Innenradius): nein
• Hauptfarbe Fitting: Edelstahl
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Nenndurchmesser Anschluss 3: DN 25
• Nenndurchmesser Anschluss 4: DN 12
• Anschluss 3: Pressmuffe
• Anschluss 4: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 15
• Rohraußendurchmesser Anschluss 3: 28
• Rohraußendurchmesser Anschluss 4: 15
• Länge Anschluss 1: 42
• Länge Anschluss 2: 45
• Arbeitslänge Anschluss 1: 19
• Arbeitslänge Anschluss 2: 25
• Länge Anschluss 3: 42
• Arbeitslänge Anschluss 3: 19
• Arbeitslänge Anschluss 4: 25
• Länge Anschluss 4: 45
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Konturcode: M
• Mehrteilig: nein
