Geberit Mapress C-Stahl Kreuzstück 30 Grad reduziert D 22mm, D1 15mm, 21406

Geberit Mapress C-Stahl Kreuzstück 30 Grad reduziert D 22mm, D1 15mm, 21406

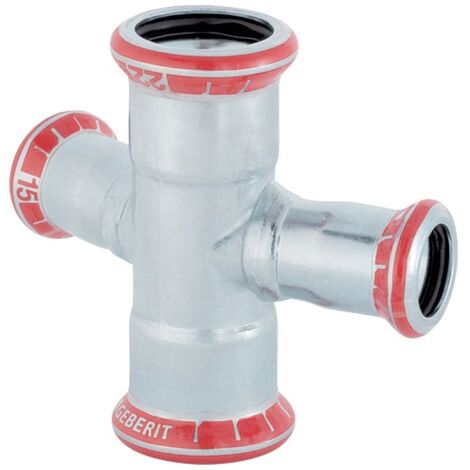

Das Geberit Mapress Kreuzstück aus unlegiertem C-Stahl ermöglicht eine präzise Rohrverzweigung in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil ist für eine dauerhafte Verbindung konzipiert und verfügt über einen integrierten Pressindikator zur schnellen Kontrolle der Verpressung.

Zuverlässige Verbindungstechnik

Das Fitting ist mit Pressmuffen ausgestattet, die eine sichere Montage ermöglichen. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft unverpresst undicht, wodurch Fehlverbindungen bei der Druckprüfung sofort erkennbar sind. Der Dichtring aus CIIR schwarz sorgt für die notwendige Dichtigkeit im System. Zum Schutz vor äußeren Einflüssen ist das Bauteil mit einer Dichtbandage aus IIR Butyl-Kautschuk ummantelt und wird mit einem transparenten Schutzstopfen geliefert.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Oberflächenschutz: Galvanisch verzinkt
• Winkel: 30 °
• Rohraußendurchmesser 1 & 3: 22 mm
• Rohraußendurchmesser 2 & 4: 15 mm
• Länge: 7,4 cm
• Z-Maß: 1,6 cm
• Dichtungsmaterial: CIIR

Dieses Kreuzstück aus verzinktem C-Stahl bietet eine robuste Lösung für anspruchsvolle Rohrleitungssysteme. Durch die Kombination aus hochwertigem Stahlwerkstoff, dem 30-Grad-Winkel und der zuverlässigen Pressmuffen-Technik unterstützt das Bauteil eine effiziente Installation. Die integrierte Dichtbandage und der Pressindikator tragen maßgeblich zur Sicherheit und Langlebigkeit der Rohrverbindung bei.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21406
• Oberflächenschutz: galvanisch/elektrolytisch verzinkt
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: St 34.2 (1.0034)
• Werkstoff: Stahl
• Fließende Ausführung (mit Innenradius): nein
• Hauptfarbe Fitting: Edelstahl
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Nenndurchmesser Anschluss 4: DN 12
• Anschluss 3: Pressmuffe
• Anschluss 4: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 15
• Rohraußendurchmesser Anschluss 3: 22
• Rohraußendurchmesser Anschluss 4: 15
• Länge Anschluss 1: 37
• Länge Anschluss 2: 42
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 22
• Länge Anschluss 3: 37
• Arbeitslänge Anschluss 3: 16
• Arbeitslänge Anschluss 4: 22
• Länge Anschluss 4: 42
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Konturcode: M
• Mehrteilig: nein
