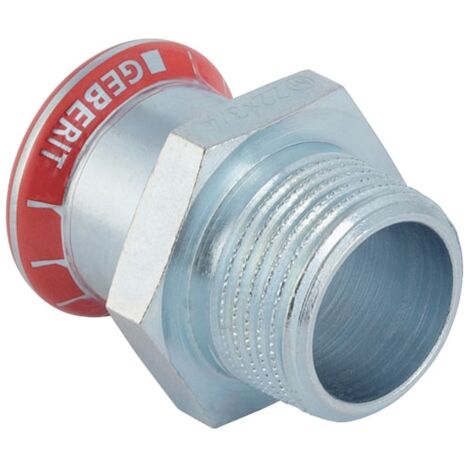

Geberit Mapress C-Stahl Übergang mit Außengewinde D 12mm, R 3/8", 21701

Geberit Mapress C-Stahl Übergang mit Außengewinde D 12mm, R 3/8", 21701

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine Verbindung zwischen einem Presssystem und einem Bauteil mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch eine Materialqualität nach DIN EN 10305 aus. Dank der integrierten Pressmuffe mit Pressindikator ist eine effiziente Montage möglich.

Zuverlässige Verbindungstechnik

Der Fitting ist mit einem Dichtring aus CIIR schwarz ausgestattet, der eine Abdichtung sicherstellt. Die Konstruktion ist als unverpresst undicht definiert, was eine Kontrolle während der Installation ermöglicht. Der Schutzstopfen an der Pressmuffe schützt das Bauteil vor Verunreinigungen bis zur Verarbeitung. Die galvanisch verzinkte Oberfläche bietet Schutz gegen äußere Einflüsse.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Rohraußendurchmesser: 12 mm
• Außengewinde: R 3/8 Zoll
• Nennweite: DN 10
• Länge: 3,3 cm
• Höhe: 1,6 cm

Die Ausführung aus unlegiertem Stahl in Kombination mit der präzisen Passform sorgt für eine zugfeste Installation. Mit einem Rohraußendurchmesser von 12 mm und einem R 3/8 Zoll Außengewinde eignet sich dieser Übergang für professionelle Rohrleitungssysteme, bei denen eine hohe Systemintegrität gefordert ist.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21701
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 33
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 10
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 12
• Länge Anschluss 1: 17
• Länge Anschluss 2: 16
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 10
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
