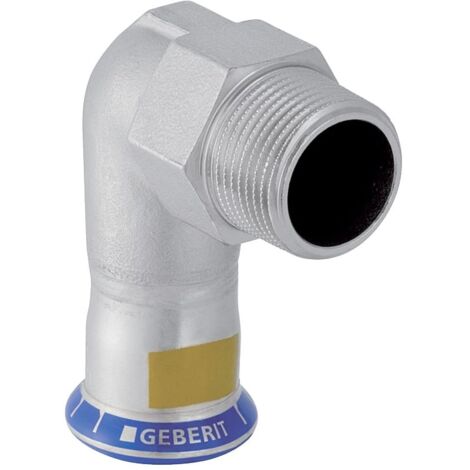

Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Außengewinde, Gas, D 18mm, R 1/2"

Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Außengewinde, Gas, D 18mm, R 1/2"

Dieser Übergangswinkel aus Edelstahl ermöglicht eine zuverlässige Richtungsänderung um 90 Grad in Gasinstallationen für Natur- und Flüssiggase. Das Bauteil ist mit einem gelben Dichtring aus HNBR ausgestattet und verfügt über eine Unverpresst-undicht-Funktion zur schnellen Leckageerkennung bei der Montage.

Robuste Konstruktion für Gasleitungen

Der aus CrNiMo-Stahl 1.4401 gefertigte Winkel ist speziell für den Einsatz in Gasversorgungssystemen konzipiert. Die gelbe Kennzeichnung sowie der gelbe Schutzstopfen an der Pressmuffe ermöglichen eine eindeutige Identifikation des für Gasanwendungen zugelassenen Systems. Die zugfeste Konstruktion bietet durch den integrierten Pressindikator eine zusätzliche Kontrolle bei der fachgerechten Installation.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 15
• Rohraußendurchmesser: 18 mm
• Außengewinde: R 1/2 Zoll
• Winkel: 90 Grad
• Dichtungsmaterial: HNBR
• Länge: 5,7 cm
• Höhe: 3,9 cm
• Z-Maß: 3,7 cm

Die Kombination aus langlebigem Edelstahl und der präzisen Passform macht diesen 90-Grad-Übergangswinkel zur idealen Wahl für professionelle Gasleitungen. Mit einem Rohraußendurchmesser von 18 mm und einem R 1/2 Zoll Außengewinde bietet das System eine hohe Flexibilität bei der Installation. Die integrierte HNBR-Dichtung und die Unverpresst-undicht-Eigenschaft sorgen für ein hohes Maß an Sicherheit und Zuverlässigkeit im Betrieb.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34150
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Länge Anschluss 1: 57
• Länge Anschluss 2: 39
• Arbeitslänge Anschluss 1: 37
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
