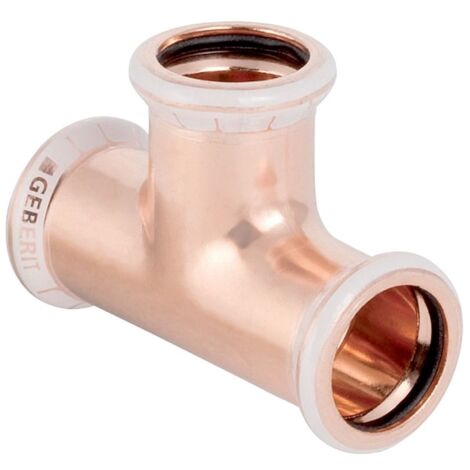

Geberit Mapress T-Stück egal, DN 20, 22mm, Kupfer, 61004

Geberit Mapress T-Stück egal, DN 20, 22mm, Kupfer, 61004

Dieses T-Stück aus Kupfer der Serie Mapress ermöglicht eine zuverlässige Abzweigung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für Trinkwasseranwendungen geeignet und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Das T-Stück ist für eine dauerhafte und zugfeste Verbindung konzipiert. Die drei Anschlüsse sind als Pressmuffen ausgeführt und unterstützen eine effiziente Montage. Ein integrierter Pressindikator sowie die Eigenschaft, dass die Verbindung bis zu einem Durchmesser von 54 mm im unverpressten Zustand undicht ist, tragen zur Sicherheit bei der Installation bei. Der transparente Schutzstopfen an der Pressmuffe schützt das Bauteil vor Verunreinigungen bis zum Zeitpunkt der Verarbeitung.

Material und Beständigkeit

Gefertigt aus hochwertigem Cu-DHP Kupfer (CW024A) gemäß DIN EN 1412, bietet das Fitting eine robuste Basis für anspruchsvolle Installationen. Die Dichtung besteht aus EPDM, was eine zuverlässige Abdichtung in den vorgesehenen Einsatzbereichen sicherstellt. Die unbehandelte Oberfläche unterstreicht die Materialeigenschaften des Kupfers, das sich durch seine Langlebigkeit und Eignung für Trinkwasserinstallationen auszeichnet.

Die präzise Fertigung des T-Stücks mit einem Nenndurchmesser von DN 20 und einem Rohraußendurchmesser von 22 mm ermöglicht eine passgenaue Integration in bestehende Kupferrohrsysteme. Durch die robuste Materialwahl und die bewährte Pressverbindungstechnik eignet sich das Bauteil ideal für professionelle Installationen, bei denen eine dauerhafte Dichtheit und Stabilität gefordert sind.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Nenndurchmesser: DN 20
• Rohraußendurchmesser: 22 mm
• Winkel: 90 °
• Dichtungsmaterial: EPDM
• Gesamtlänge: 7,4 cm
• Z-Maß: 1,6 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 61004
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Kupfer
• Werkstoffgüte Anschluss 3: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Rohraußendurchmesser Anschluss 3: 22
• Länge Anschluss 1: 37
• Länge Anschluss 2: 37
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 16
• Länge Anschluss 3: 37
• Arbeitslänge Anschluss 3: 16
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Mehrteilig: nein
• Trinkwasserkonform nach UBA: Ja
