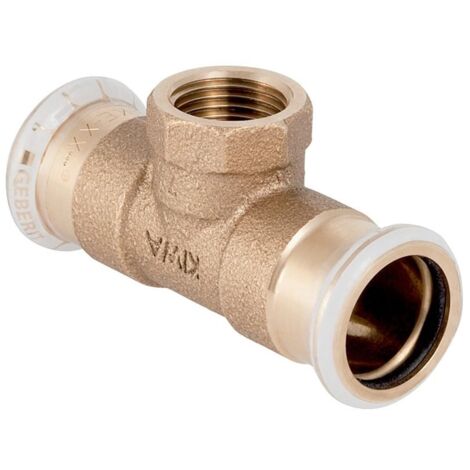

Geberit Mapress Kupfer T-Stück mit Innengewinde, D 22mm, Rp 3/4", D1 22mm, Rotguss bleifrei

Geberit Mapress Kupfer T-Stück mit Innengewinde, D 22mm, Rp 3/4", D1 22mm, Rotguss bleifrei

Dieses T-Stück aus bleifreiem Rotguss ermöglicht zuverlässige Abzweigungen in Kupferrohr-Installationssystemen. Es ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und erfüllt die Anforderungen für Trinkwasserinstallationen gemäß UBA-Konformität.

Zuverlässige Verbindungstechnik

Das Bauteil verfügt über zwei Pressmuffen mit einem Außendurchmesser von 22 mm sowie einen Abgang mit einem zylindrischen Innengewinde von 3/4 Zoll. Die Konstruktion ist auf Sicherheit ausgelegt: Die unverpresste Verbindung ist undicht, was eine schnelle Kontrolle während der Montage ermöglicht. Ein integrierter Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe unterstützen die fachgerechte Verarbeitung. Die Dichtung besteht aus CIIR in Schwarz.

Material und Anwendung

Gefertigt aus hochwertigem, bleifreiem Rotguss, bietet das Fitting eine zugfeste Verbindung für eine dauerhafte Stabilität im System. Mit einem Winkel von 90 Grad ist das T-Stück ideal für präzise Abzweigungen in Versorgungssystemen geeignet.

Die Kombination aus robuster Rotguss-Qualität und der bewährten Pressverbindungstechnik macht dieses Bauteil zur passgenauen Lösung für anspruchsvolle Rohrleitungsinstallationen. Mit einem Rohraußendurchmesser von 22 mm und einem 3/4 Zoll Innengewinde ist eine effiziente Medienverteilung sichergestellt.

Technische Daten

• Werkstoff: Rotguss (bleifrei)
• Rohraußendurchmesser: 22 mm
• Innengewinde: 3/4 Zoll
• Nennweite: DN 20
• Winkel: 90 Grad
• Dichtungsmaterial: CIIR
• Länge: 9 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 61395
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Bronze
• Werkstoffgüte Anschluss 3: CuSn4Zn2PS
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 3: 22
• Länge Anschluss 1: 45
• Länge Anschluss 2: 27
• Arbeitslänge Anschluss 1: 24
• Arbeitslänge Anschluss 2: 12
• Länge Anschluss 3: 45
• Arbeitslänge Anschluss 3: 24
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Bronze
• Werkstoff des Anschlusses 2: Bronze
• Mehrteilig: nein
• Trinkwasserkonform nach UBA: Ja
