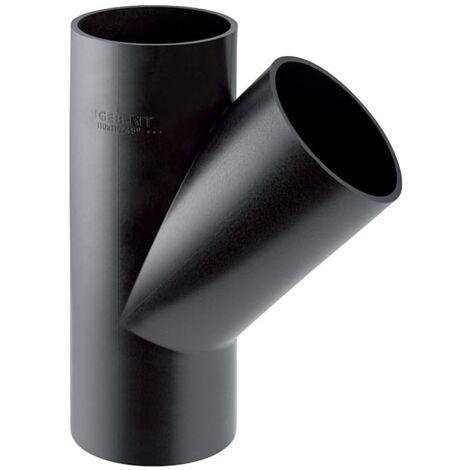

Geberit PE Abzweig 45 Grad, d 160mm, d1 75mm

Geberit PE Abzweig 45 Grad, 160x75mm, PE-HD, Schwarz, 369125161

Dieser Abzweig aus robustem PE-HD ermöglicht eine zuverlässige Verbindung innerhalb von Gebäude- und Grundstücksentwässerungssystemen. Das Bauteil zeichnet sich durch seine UV-Beständigkeit aus und ist für eine dauerhafte, zugfeste Installation konzipiert.

Robuste Materialqualität für die Entwässerung

Das aus Polyethylen der Güte PE-80 gefertigte Formstück ist speziell für den Einsatz in Entwässerungssystemen ausgelegt. Durch die Materialeigenschaften ist das Bauteil widerstandsfähig gegenüber äußeren Einflüssen und bietet eine hohe Langlebigkeit. Die Ausführung als Abzweig mit einem Winkel von 45 Grad unterstützt eine effiziente Leitungsführung innerhalb des Rohrsystems.

Montage und Anwendung

Die Anschlüsse sind als Kunststoffschweißenden ausgeführt, was eine stoffschlüssige und zugfeste Verbindung mit dem Rohrleitungssystem ermöglicht. Das Bauteil ist systemgebunden und lässt sich effizient in bestehende Entwässerungsstrukturen integrieren. Mit einem Außendurchmesser von 160 mm am Hauptanschluss und 75 mm am Abzweig ist das Formstück präzise auf gängige Rohrdimensionen abgestimmt.

Durch die Kombination aus UV-beständigem PE-HD und der zugfesten Konstruktion bietet dieses Formstück eine sichere Lösung für anspruchsvolle Entwässerungsaufgaben. Mit einem Abzweigwinkel von 45 Grad und den Anschlussdurchmessern von 160 mm auf 75 mm ermöglicht das Bauteil eine stabile und dauerhafte Verbindung in der Gebäude- und Grundstücksentwässerung.

Technische Daten

• Werkstoff: PE-HD (PE-80)
• Winkel: 45 °
• Außendurchmesser Anschluss 1: 160 mm
• Außendurchmesser Anschluss 2: 75 mm
• Außendurchmesser Anschluss 3: 160 mm
• Nennweite: DN 150 / 70
• Höhe: 37,5 cm
• Zugfest: Ja
• UV-beständig: Ja

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: PE-Formstücke
• Hersteller-Artikelnummer: 369125161
• Ausführung: T-Stück
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 45
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-80
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 150
• Nenndurchmesser Anschluss 3: DN 150
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 160
• Rohraußendurchmesser Anschluss 2: 75
• Rohraußendurchmesser Anschluss 3: 160
• Länge Anschluss 1: 125
• Länge Anschluss 2: 250
• Länge Anschluss 3: 250
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 150
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-80
• Werkstoffgüte Anschluss 2: PE-80
• Mehrteilig: nein
• EPD Nummer: HUB-1812
