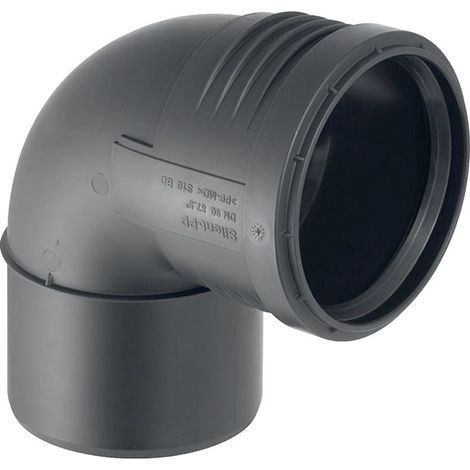

Geberit Silent-PP Bogen 87,5 Grad, Außendurchmesser 90mm

Geberit Silent-PP Bogen 87,5 Grad, Außendurchmesser 90mm

Geberit Silent-PP Bogen
Verwendungszwecke

• Zum Ableiten von Abwasser innerhalb von Gebäuden
• Für Zentralstaubsaugeranlagen in Einfamilienhäusern ausschließlich Bögen 45° mit Dimensionen DN 40–50 verwenden
• Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 ausschließlich die Dimensionen DN 32–50 verwenden

Eigenschaften

• Schalloptimiert

Technische Eigenschaften

• Montagetemperatur (°C) - min. bis max.: -10 – +40 °C
• Werkstoff: PP-MD
• Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)
• DN / Nennweite: 90
• d, ø / Außendurchmesser (mm): 90 mm
• arc / Winkel (°): 87,5 °
• X / Schenkellänge / L-Maß (cm): 11 cm
• Z / Z-Maß (cm): 4,9 cm

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-PP Formstücke
• Hersteller-Artikelnummer: 390424141
• Form: Bogen
• Anschluss 1: Schiebeende
• Winkel des Bogens: 87,5
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 90
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 90
• Länge Anschluss 1: 110
• Arbeitslänge Anschluss 1: 49
• Arbeitslänge Anschluss 2: 48
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polypropylen (PP)
• Werkstoff des Anschlusses 2: Polypropylen (PP)
• Werkstoffgüte Anschluss 1: PP-MD
• Werkstoffgüte Anschluss 2: PP-MD
