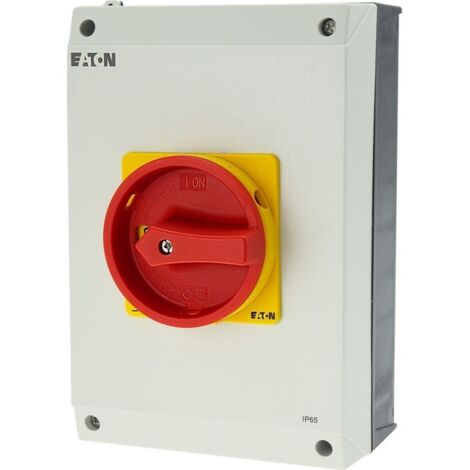

Eaton P3-100/I5/SVB/N Wartungsschalter für Bodenbefestigung, verriegelbar 690 V Rot 1 St.

Eaton Hauptschalter, P3, 100 A, Aufbau, 3-polig + N, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-Stellung, 207379

• Modell: P3-100/I5/SVB/N
• Breite: 200 mm
• Höhe: 180 mm
• Tiefe: 169 mm
• Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
• Anzahl der Hilfskontakte als Schließer: 0
• Anzahl der Hilfskontakte als Öffner: 0
• Bemessungsdauerstrom Iu: 100 A
• Polzahl: 4
• Bemessungsbetriebsspannung: 690 V
• Bedingter Bemessungskurzschlussstrom Iq: 80 kA
• Schutzart (IP), frontseitig: IP65
• Anzahl der Hilfskontakte als Wechsler: 0
• Anzahl der Schalter: 1
• Verriegelbar: Ja
• Motorantrieb integriert: Nein
• Anschlussart Hauptstromkreis: Schraubanschluss
• Ausführung als NOT-AUS-Einrichtung: Ja
• Ausführung des Betätigungselements: Türkupplungsdrehantrieb
• Ausführung als Hauptschalter: Ja
• Ausführung als Sicherheitsschalter: Ja
• Ausführung als Wartungs-/Reparaturschalter: Ja
• Bemessungsbetriebsleistung bei AC-23, 400 V: 55 kW
• Bemessungskurzzeitstromfestigkeit Icw: 2 kA
• Farbe des Betätigungselements: rot
• Geeignet für Bodenbefestigung: Ja
• Geeignet für Frontbefestigung 4-Loch: Nein
• Geeignet für Frontbefestigung Zentral: Nein
• Geeignet für Verteilereinbau: Nein
• Geeignet für Zwischenbau: Nein
• Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
• Motorantrieb optional: Nein
• Spannungsauslöser optional: Nein
• Gerätebauart: Komplettgerät im Gehäuse
• Bemessungsdauerstrom bei AC-21, 400 V: 100 A
• Schaltleistung bei 400 V: 55 kW
• Ausführung als Wendeschalter: Nein
• Bemessungsdauerstrom bei AC-23, 400 V: 100 A
• Schutzart (NEMA): 12
• Mit vormontierter Verkabelung: Nein
• Zolltarifnummer: 85365080

Hauptschalter

Sortiment: Hauptschalter, Wartungsschalter
Typkenner: P3
Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz
Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter

Technische Details

• 3-polig + N
• Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar
• Schutzart: IP65
• Bauform: Oberflächenmontage
• Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW
• Bemessungsdauerstrom: Iu = 100 A

Normen und Bestimmungen

• IEC/EN 60947
• VDE 0660
• IEC/EN 60204
• CSA
• UL

Weitere Informationen

Lasttrennschalter nach IEC/EN 60947-3
