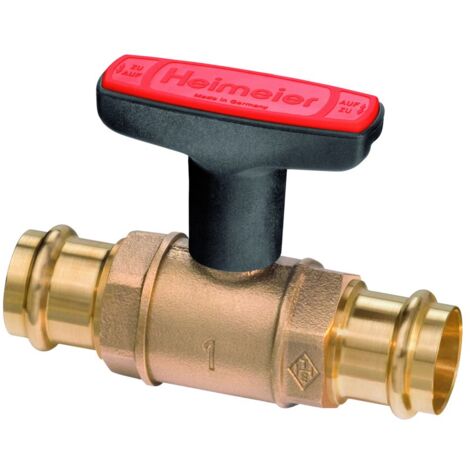

IMI Heimeier Heizungskugelhahn Globo H, Viega Pressanschluss 28x28mm, DN 25

IMI Heimeier Heizungskugelhahn Globo H, Viega Pressanschluss 28x28mm, DN 25

Der IMI Heimeier Heizungskugelhahn Globo H mit Viega Pressanschluss ist ein vielseitiges Absperrorgan für Pumpenwarmwasser-Heizungsanlagen. Gefertigt aus korrosionsbeständigem Rotguss bzw. Bronze, ist er für einen Nenndurchmesser von DN 25 und Rohraußendurchmesser von 28 mm ausgelegt. Seine kompakte Bauweise mit geringer Ausladung des Knebels ermöglicht eine fachgerechte Montage, beispielsweise nebeneinander auf Verteilern. Der Kugelhahn ist für einen Nenndruck von PN 16 und eine zulässige Betriebstemperatur von bis zu 120 °C geeignet.

Aus welchen Materialien besteht der Globo H Kugelhahn und wie ist er konstruiert?

Das Gehäuse und die Kugel des IMI HEIMEIER Heizungskugelhahns Globo H bestehen aus korrosionsbeständigem und entzinkungsfreiem Rotguss. In den Produktattributen wird zudem Bronze als Werkstoff des Gehäuses und der Kugel genannt. Das rohrförmige Gehäuse ist für eine durchlaufende Wärmedämmung optimiert. Die Kugel ist mit einem glatten Durchgang versehen, der einen optimalen Fluss des Mediums ermöglicht. Der Kugelhahn ist als Volldurchgang ausgeführt.

Wie ist die Dichtung des Kugelhahns ausgeführt und wie erfolgt die Bedienung?

Die Spindelabdichtung des Kugelhahns ist wartungsfrei und wird durch zwei O-Ringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) realisiert. Die Kugelabdichtung erfolgt mittels Polytetrafluorethylen (PTFE)-Ringen, die eine zuverlässige Abdichtung bieten. Die Bedienung erfolgt über einen robusten Knebel aus schlagfestem Kunststoff. Die Anschläge des Knebels sind verdeckt, und der Knebel ist auch bei wärmegedämmtem Gehäuse von außen gut bedienbar, was die Handhabung im Betrieb erleichtert.

Welche Anschlussmöglichkeiten bietet der Heizungskugelhahn?

Der Heizungskugelhahn Globo H ist mit einem Viega Pressanschluss ausgestattet, der über die bewährte SC-Contur verfügt. Beide Anschlüsse sind als Pressmuffen ausgeführt und für einen Rohraußendurchmesser von 28 mm sowie einen Nenndurchmesser von DN 25 konzipiert. Die Ausführung des Kugelhahns ist gerade.

Technische Daten

• Nenndurchmesser: DN 25
• Rohraußendurchmesser Anschluss: 28 mm
• Nenndruck: PN 16
• Druckstufe Artikel: PN 10
• Zulässige Betriebstemperatur: 120 °C
• Werkstoff Gehäuse: Rotguss / Bronze
• Material Kugel: Bronze
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Volldurchgang: Ja
• Bedienung: Handgriff

Der IMI Heimeier Heizungskugelhahn Globo H ist eine zuverlässige Lösung für Pumpenwarmwasser-Heizungsanlagen. Er überzeugt durch seine robuste Konstruktion aus Rotguss bzw. Bronze und den sicheren Viega Pressanschluss mit SC-Contur. Mit einem Nenndruck von PN 16 und einer Betriebstemperatur von bis zu 120 °C bietet er eine hohe Leistungsfähigkeit. Die wartungsfreie Dichtung und der bedienfreundliche Handgriff unterstreichen die Qualität und Funktionalität dieses Absperrorgans für den professionellen Einsatz.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0602-28.000
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 10
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 50
• Länge Handgriff: 81
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Bronze
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: DN 25
• Fettfrei: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Bronze
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
