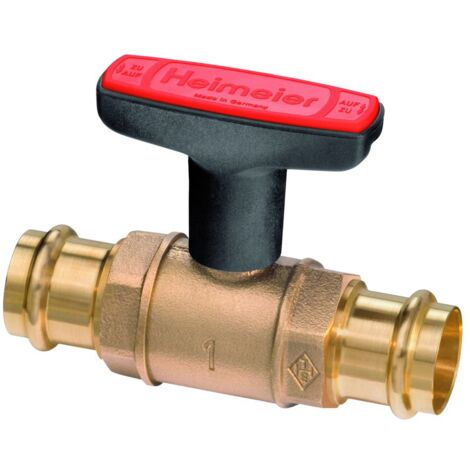

IMI Heimeier Heizungskugelhahn Globo H, Viega Pressanschluss 35x35mm, DN 32

IMI Heimeier Heizungskugelhahn Globo H, Viega Pressanschluss 35x35mm, DN 32

Der IMI Heimeier Heizungskugelhahn Globo H mit Viega Pressanschluss 35x35, DN 32 ist ein vielseitiges Absperrorgan aus korrosionsbeständigem Rotguss für Pumpenwarmwasser-Heizungsanlagen. Seine kompakte Bauweise mit geringer Ausladung des Knebels ermöglicht eine fachgerechte Montage nebeneinander, beispielsweise auf Verteilern.

Welche Materialien und Konstruktionsmerkmale zeichnen den Heizungskugelhahn aus?

Gehäuse und Kugel des Heizungskugelhahns Globo H bestehen aus korrosionsbeständigem, entzinkungsfreiem Rotguss (Bronze Rg 5), was eine hohe Langlebigkeit sicherstellt. Das rohrförmige Gehäuse ist für eine durchlaufende Wärmedämmung konzipiert. Die Kugel verfügt über einen glatten Volldurchgang, der den Strömungswiderstand minimiert. Die Gehäusekonstruktion ist 2-teilig.

Wie erfolgt die Abdichtung und Bedienung des Kugelhahns?

Eine wartungsfreie Spindelabdichtung wird durch zwei O-Ringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) realisiert. Die Kugelabdichtung erfolgt durch Polytetrafluorethylen (PTFE)-Ringe. Die Bedienung erfolgt über einen Knebel aus schlagfestem Kunststoff, dessen Anschläge verdeckt sind. Der Knebel ist auch bei wärmegedämmtem Gehäuse von außen bedienbar.

Für welche Anwendungen ist der Globo H konzipiert und wie erfolgt die Montage?

Der Globo H ist primär für den Einsatz in Pumpenwarmwasser-Heizungsanlagen vorgesehen und dient dort als vielseitiges Absperrorgan. Durch die geringe Ausladung des Handgriffs ist er ideal für die fachgerechte Montage nebeneinander, beispielsweise auf Verteilern. Der Viega Pressanschluss mit SC-Contur ermöglicht eine schnelle und sichere Installation, für die kein Spezialwerkzeug erforderlich ist.

Technische Daten

• Typ: Globo H Viega Pressanschluss mit SC-Contur
• Nenndurchmesser Anschluss 1: DN 32
• Nenndurchmesser Anschluss 2: DN 32
• Rohraußendurchmesser Anschluss 1: 35 mm
• Rohraußendurchmesser Anschluss 2: 35 mm
• Ausführung: gerade
• Anschlussart: Pressmuffe
• Volldurchgang: ja
• Zulässige Betriebstemperatur: 120 °C
• Nenndruck: PN 16
• Werkstoff des Gehäuses: Bronze (Rg 5)

Der IMI Heimeier Heizungskugelhahn Globo H bietet eine zuverlässige Absperrlösung für Heizungsanlagen. Gefertigt aus Rotguss und ausgestattet mit einem Viega Pressanschluss, ermöglicht er eine sichere Funktion bei einer zulässigen Betriebstemperatur von 120 °C und einem Nenndruck von PN 16. Sein Volldurchgang und die wartungsfreie Abdichtung unterstreichen die Qualität dieses Absperrorgans.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0602-35.000
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 10
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 35
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 50
• Länge Handgriff: 81
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Bronze
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: DN 32
• Fettfrei: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Bronze
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
