Allgemeine Beschreibung

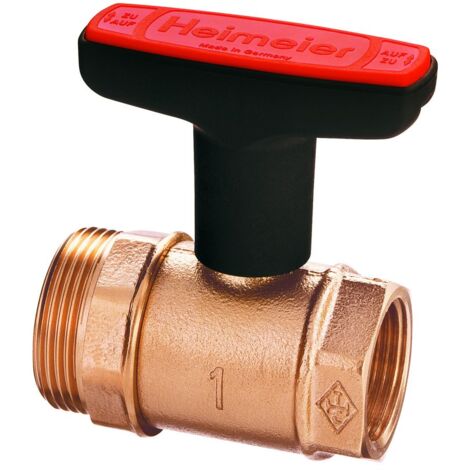

Der IMI Heimeier Heizungskugelhahn Globo H mit Außen-/Innengewinde, DN 20, ist ein vielseitiges Absperrorgan, das in Pumpenwarmwasser-Heizungsanlagen eingesetzt wird. Er besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist ideal für die fachgerechte Montage nebeneinander auf Verteilern geeignet.Technische daten
- Betriebstemperatur: bis 120 °C
- Nenndruck: PN 16
- Material Gehäuse: Bronze
- Material Kugel: Bronze
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Höhe Handgriff: 50 mm
- Länge Handgriff: 81 mm
- Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Rohraußendurchmesser Anschluss 1: 20 mm
- Rohraußendurchmesser Anschluss 2: 20 mm
- Gehäusekonstruktion: 2-teilig
- Volldurchgang: ja
Kompatibilität und Zubehör
- Anschluss 1: Innengewinde zylindrisch (BSPP)
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
Installation
Kein Spezialwerkzeug erforderlich für die Installation des Kugelhahns. Der Globo H kann einfach montiert werden, auch bei wärmegedämmten Gehäusen ist der Handgriff von außen bedienbar.Anwendung
Der Heizungskugelhahn wird in Heizungsanlagen verwendet, um den Durchfluss von Wasser zu regulieren oder zu stoppen. Er eignet sich besonders für Anwendungen, bei denen eine kompakte Bauweise erforderlich ist.Weitere Informationen
- FM-Prüfung: nein
- UL-Prüfung: nein
- ULC-Qualitätskennzeichen: nein
- LPCB-Prüfung: nein
- Feuersicher: nein
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
