Allgemeine Beschreibung

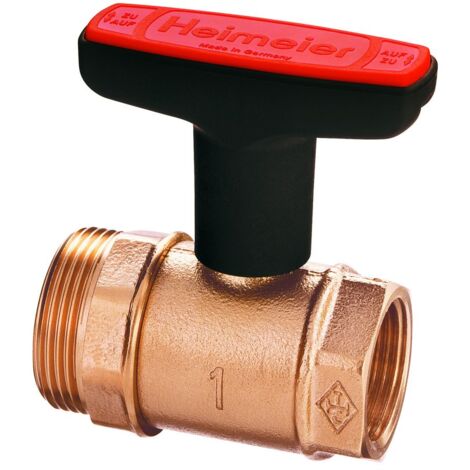

Der IMI Heimeier Heizungskugelhahn Globo H mit Außen-/Innengewinde, DN 15, ist ein vielseitiges Absperrorgan aus korrosionsbeständigem Rotguss, das speziell für Pumpenwarmwasser-Heizungsanlagen entwickelt wurde. Seine kompakte Bauweise mit geringer Ausladung des Knebels ermöglicht eine ideale Montage nebeneinander auf Verteilern. Der Globo H dient als zuverlässiges Absperrorgan und unterstützt eine ungehinderte Strömung im geöffneten Zustand, was ihn für Anwendungen im Heizungsstrang prädestiniert.Technische daten
- Nenndurchmesser: DN 15
- Nenndruck: PN 16
- Zulässige Betriebstemperatur: 120 °C
- Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
- Material Kugel: Rotguss
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Material Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Anschluss 1: Innengewinde zylindrisch (BSPP) 1/2 Zoll (15)
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) 1/2 Zoll (15)
- Volldurchgang: Ja
Kompatibilität und Zubehör
- Hersteller-Warengruppe: Rohrarmaturen
- Hersteller-Produktgruppe: IMI Heimeier
- Hersteller-Artikelnummer: 0601-02.000
Installation
Der IMI Heimeier Heizungskugelhahn Globo H ist für den Anschluss mit Außen- und Innengewinde in gerader Ausführung vorgesehen. Anschluss 1 ist ein Innengewinde zylindrisch (BSPP) mit einem Nenndurchmesser von 1/2 Zoll (15), während Anschluss 2 ein Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) ebenfalls mit einem Nenndurchmesser von 1/2 Zoll (15) ist.
Anwendung
Der Heizungskugelhahn Globo H wird in Pumpenwarmwasser-Heizungsanlagen als zuverlässiges Absperrorgan eingesetzt. Die Bedienung erfolgt über einen Knebel aus schlagfestem Kunststoff, dessen Anschläge verdeckt sind. Der Knebel ist auch bei wärmegedämmtem Gehäuse von außen bedienbar, was die Handhabung im Betrieb erleichtert.
Weitere Informationen
- Gehäusekonstruktion: 2-teilig
- Höhe Handgriff: 50 mm
- Länge Handgriff: 81 mm
