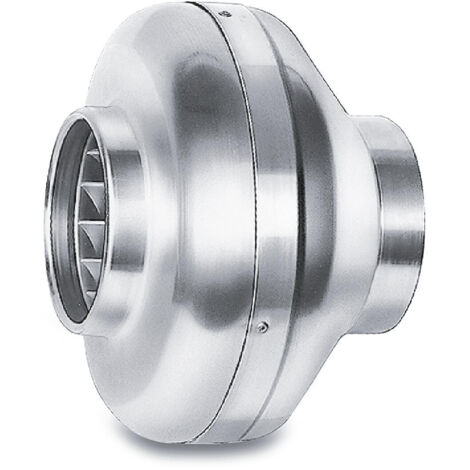

Helios Radial-Rohrventilator, 1-PH RR 160 C

Helios RR 160 C Radial-Rohrventilator, 1-PH 230V zweistufig, DN 160, 842m3/h, 101/64W

Der Helios RR 160 C Radial-Rohrventilator ist ein zweistufiges Gerät, das für die direkte Montage in Rohrsystemen mit einem Nennmaß von DN 160 konzipiert ist. Er eignet sich zur Förderung mittlerer und kleiner Luftvolumen gegen hohe Widerstände und arbeitet mit einer Spannung von 230V. Mit einem Volumenstrom von bis zu 842 m³/h ist er eine effiziente Lösung für Lüftungsaufgaben, die eine zuverlässige Luftförderung erfordern.

Wie ist der Helios RR 160 C konstruiert?

Das Gehäuse des Radial-Rohrventilators besteht aus verzinktem Stahlblech und ist mit runden Anschlussstutzen versehen, die auf Normrohre abgestimmt sind. Ein Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Kunststoff ist direkt auf den Motor gepresst und als dynamisch ausgewuchtete Einheit gefertigt. Diese Bauweise trägt zu einem hohen Wirkungsgrad und einem geräuscharmen Betrieb bei.

Welche Motor- und Leistungsmerkmale bietet der RR 160 C?

Der Ventilator ist mit einem einphasigen Wechselstrom-Außenläufer-Motor in geschlossener Bauweise ausgestattet. Dieser Motor verfügt über eingebaute Thermokontakte sowie gedichtete, geräuscharme Kugellager mit Langzeitschmierung, was einen wartungsfreien Betrieb sicherstellt. Die aufgenommene Leistung beträgt 0,101 kW in der höheren und 0,064 kW in der niedrigeren Leistungsstufe, bei Drehzahlen von 2480 beziehungsweise 1240 Umdrehungen pro Minute. Die Fördermitteltemperatur kann bis zu 65 °C betragen.

Wie erfolgt die Leistungsregelung?

Die Leistungsregelung des Helios RR 160 C kann flexibel über einen elektronischen Steller oder einen Stufentrafo erfolgen. Für den zweistufigen Betrieb ist optionales Zubehör wie der Typ DS 2/2 (Artikelnummer: 1267) verfügbar.

Welche akustischen Eigenschaften hat der Ventilator?

Der Helios RR 160 C arbeitet mit einer Schalleistung von 73 dB(A). Das Schalleistungsspektrum verteilt sich auf Frequenzen von 250 bis 8000 Hz mit Werten zwischen 54 und 69 dB(A), was auf einen vergleichsweise leisen Betrieb bei hoher Leistung hinweist.

Technische Daten

• Spannung: 230 Volt
• Frequenz: 50 Hz
• Leistungsaufnahme: 0,101/0,064 kW
• Drehzahl: 2480/1240 1/min
• Volumenstrom bei 0 Pa: 842 m³/h
• Max. Druckerhöhung: 370 Pa
• Fördermitteltemperatur: 65 °C
• Schalleistung: 73 dB(A)
• Schutzart: IP 44
• Isolierklasse: F
• Gewicht: 4,3 kg

Der Helios RR 160 C Radial-Rohrventilator ist eine robuste und effiziente Lösung für die Luftförderung in verschiedenen Anwendungen. Mit einem maximalen Volumenstrom von 842 m³/h und der Möglichkeit des zweistufigen Betriebs passt er sich flexibel an unterschiedliche Anforderungen an. Die hochwertige Verarbeitung aus verzinktem Stahlblech und der wartungsfreie Motor sichern eine lange Lebensdauer und zuverlässige Leistung bei einer Spannung von 230 Volt.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 870
• Anschlussspannung: 230
• Leistungsaufnahme: 0,101
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: ja
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 226
• Kanaldurchmesser: 160
• Anschluss: Flansch
