Helios ELS-GUBZL UP-Gehäuse mit Brandschutzab- sperrklappe u.-ummantelung K90 Zweitraumanschluß links, 08115

Helios ELS-GUBZL UP-Gehäuse mit Brandschutzab- sperrklappe u.-ummantelung K90 Zweitraumanschluß links, 08115

Technische Daten

• Hersteller: Helios
• Artikelnummer: 08115
• Typ: ELS-GUBZL
• Bezeichnung: UP-Gehäuse mit Brandschutzab- sperrklappe u.-ummantelung K90 Zweitraumanschluß links
• EAN: 4010184081159
• Gewicht: 2,21 kg

Helios – Lüftungstechnik aus dem Schwarzwald

Helios Ventilatoren wurde 1923 in Schwenningen gegründet und entwickelt und produziert seine Lüftungssysteme bis heute am Hauptsitz in Villingen-Schwenningen. Auf einem Betriebsgelände von rund 100.000 m² entstehen Kleinraum- und Deckenventilatoren, Rohr-, Kanal-, Box- und Dachventilatoren, Lüftungsgeräte mit Wärmerückgewinnung für Wohnungen und Nichtwohngebäude sowie Lösungen für Entrauchung, Garagenlüftung und explosionsgefährdete Bereiche.

Energieeffizient und ausgezeichnet

Helios setzt auf energiesparende EC-Technologie und effiziente Wärmetauscher. Für Technik und Design seiner Geräte erhielt das Unternehmen in den vergangenen Jahren zahlreiche Auszeichnungen, darunter den iF Design Award, den German Design Award und den Plus X Award. Qualitäts- und Umweltmanagement sind nach ISO 9001 und ISO 14001 zertifiziert.

Verlässlich lieferbar

Nach Herstellerangabe werden rund 98 % aller Serienprodukte ab Lager geliefert, Helios-Lüftungstechnik ist in über 60 Ländern im Einsatz.

Helios bei raleo

Bei raleo finden Sie Helios-Ventilatoren, Lüftungsgeräte und Zubehör mit Original-Artikelnummer, technischen Daten, Maßzeichnung, Katalogseite, Schaltplan sowie Montage- und Betriebsvorschriften.

• Hersteller: Helios
• Artikelnummer: 08115
• Typ: ELS-GUBZL
• Bezeichnung: UP-Gehäuse mit Brandschutzab- sperrklappe u.-ummantelung K90 Zweitraumanschluß links
• EAN: 4010184081159
• Gewicht: 2,21 kg

• Brandschutz K90
• Zweitraum links
• Tiefe 95 mm
• Anschluss DN 80

Brandschutzgehäuse für das ELS-Einrohr-Lüftungssystem

Helios ELS-GUBZL UP-Gehäuse mit Brandschutzab- sperrklappe u.-ummantelung K90 Zweitraumanschluß links

Helios ELS-GUBZL – Brandschutz-Unterputzgehäuse K90 mit Zweitraumanschluss links, Ausblas seitlich, DN 80

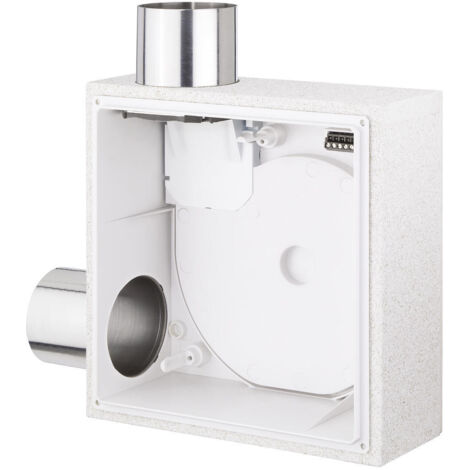

Das Helios ELS-GUBZL ist ein Unterputzgehäuse mit K90-Brandschutzummantelung für das ELS-Einrohr-Lüftungssystem. Es nimmt einen ELS-Ventilatoreinsatz auf, besitzt eine Brandschutz-Absperrvorrichtung mit Schmelzlot und einen Ausblasstutzen DN 80, der ab Werk nach oben zeigt. Der Stutzen für den Zweitraum liegt links.

Weil der Ausblas seitlich herausgeführt wird, ist das Gehäuse mit 95 mm Tiefe besonders flach. Der Einsatz in Brandschutzbauteilen ist über die DIBt-Zulassung Z-51.1-193 abgedeckt.

Helios ELS-GUBZL – Vorteile im Überblick

• K90-Brandschutz: Ummantelung und Absperrvorrichtung sichern den Durchgang in K90-Schächten und klassifizierten Bauteilen.
• Ausblas oben, nach links oder rechts drehbar: Der Stutzen sitzt bei Lieferung oben, durch Drehen des Gehäuses um 90 Grad kann er auch zur Seite zeigen.
• Zweitraumanschluss links: Ein Nebenraum wird über den linken Stutzen an denselben Ventilatoreinsatz angebunden.
• Edelstahl-Rückschlagklappe: Die luftdichte Klappe verhindert Rückströmung und schließt bei Auslösung des Schmelzlots.
• Flache Bauweise: Mit 262 × 262 × 95 mm passt das Gehäuse auch in knappe Wand- und Vorwandaufbauten.

Typische Einsatzbereiche

• Zweiraumlüftung von Bad und WC
• K90-qualifizierte Lüftungsschächte
• Wand- und Deckeneinbau mit Brandschutzklassifikation
• Wohngebäude mit bis zu 20 Vollgeschossen

Eigenschaften laut Hersteller

• Unterputzgehäuse mit Brandschutz-Ummantelung K 90 und Zweitraumanschluss links.
• Ausblasstutzen für Hauptraum seitlich, nach oben (Lieferweise), links oder rechts drehbar.
• Metall-Ausblasstutzen mit selbsttätiger Rückschlagklappe und Absperrung bei Schmelzlotauslösung*.
• Steckverbindung für elektrischen Anschluss herausnehmbar.
• Wieder einsetzbarer Klapp-Putzdeckel.
• Anschluss DN 80 mm.Einsatzgebiet: Zweiraumlüftung von Bad und WC.
• Einbau in Wand, Decke und K 90 qualifizierte Lüftungsschächte.
• Anschluss von 1 oder 2 Gehäusen pro Etage bis zu 20 Vollgeschossen möglich.
• Ventilator-Einsatz mit 100 m3/h empfohlen *Die Rückschlagklappe bei Brandschutzgehäusen erfüllt grundsätzlich auch die Anforderungen einer Kaltrauch-Absperrklappe.

Häufige Fragen zu Helios ELS-GUBZL

Was ist der Unterschied zum ELS-GUBRZL?

Beim ELS-GUBZL wird seitlich bzw. nach oben ausgeblasen und das Gehäuse ist nur 95 mm tief, das GUBRZL bläst nach hinten aus.

Wie viele Gehäuse sind je Etage möglich?

Pro Etage können ein oder zwei Gehäuse angeschlossen werden, über bis zu 20 Vollgeschosse.
