Helios ZEB EC Zentralentlüftungsbox, EC,drehzahlsteuerbar mit Poti oder mit 3-Stufenschalter, DN 125, 01457

Helios ZEB EC Zentralentlüftungsbox, EC,drehzahlsteuerbar mit Poti oder mit 3-Stufenschalter, DN 125, 01457

Technische Daten

• Hersteller: Helios
• Artikelnummer: 01457
• Typ: ZEB EC
• Bezeichnung: Zentralentlüftungsbox, EC,drehzahlsteuerbar mit Poti oder mit 3-Stufenschalter
• EAN: 4010184014577
• zul. Fördermitteltemperatur: 40 °C
• Luftleistung freiblasend: 550 m³/h
• Nenndrehzahl: 3950 min-1
• Polzahl: 2
• Spannung: 230 V , 1 ph , 50 Hz
• Strom ungeregelt: 0.34 A
• Nennleistung: 79 W
• Schutzart IP: 30
• Anschluss DN: 125 mm
• Gehäuseabstrahlung: 40 dB(A) in 4 m
• Gewicht: 4,20 kg
• Isolationsklasse: B

Helios – Lüftungstechnik aus dem Schwarzwald

Helios Ventilatoren wurde 1923 in Schwenningen gegründet und entwickelt und produziert seine Lüftungssysteme bis heute am Hauptsitz in Villingen-Schwenningen. Auf einem Betriebsgelände von rund 100.000 m² entstehen Kleinraum- und Deckenventilatoren, Rohr-, Kanal-, Box- und Dachventilatoren, Lüftungsgeräte mit Wärmerückgewinnung für Wohnungen und Nichtwohngebäude sowie Lösungen für Entrauchung, Garagenlüftung und explosionsgefährdete Bereiche.

Energieeffizient und ausgezeichnet

Helios setzt auf energiesparende EC-Technologie und effiziente Wärmetauscher. Für Technik und Design seiner Geräte erhielt das Unternehmen in den vergangenen Jahren zahlreiche Auszeichnungen, darunter den iF Design Award, den German Design Award und den Plus X Award. Qualitäts- und Umweltmanagement sind nach ISO 9001 und ISO 14001 zertifiziert.

Verlässlich lieferbar

Nach Herstellerangabe werden rund 98 % aller Serienprodukte ab Lager geliefert, Helios-Lüftungstechnik ist in über 60 Ländern im Einsatz.

Helios bei raleo

Bei raleo finden Sie Helios-Ventilatoren, Lüftungsgeräte und Zubehör mit Original-Artikelnummer, technischen Daten, Maßzeichnung, Katalogseite, Schaltplan sowie Montage- und Betriebsvorschriften.

• Hersteller: Helios
• Artikelnummer: 01457
• Typ: ZEB EC
• Bezeichnung: Zentralentlüftungsbox, EC,drehzahlsteuerbar mit Poti oder mit 3-Stufenschalter
• EAN: 4010184014577
• zul. Fördermitteltemperatur: 40 °C
• Luftleistung freiblasend: 550 m³/h
• Nenndrehzahl: 3950 min-1
• Polzahl: 2
• Spannung: 230 V , 1 ph , 50 Hz
• Strom ungeregelt: 0.34 A
• Nennleistung: 79 W
• Schutzart IP: 30
• Anschluss DN: 125 mm

• bis 550 m³/h
• EC-Motor 79 W
• 4 Ansaugstutzen
• DN 100/125/160

Zentrale Abluftlösung für Wohnungen und Häuser

Helios ZEB EC Zentralentlüftungsbox, EC,drehzahlsteuerbar mit Poti oder mit 3-Stufenschalter

Helios ZEB EC – Zentralentlüftungsbox mit EC-Motor, 4 Abluftstutzen, bis 550 m³/h

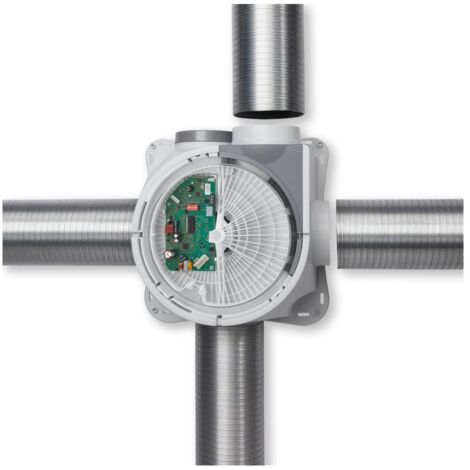

Die Helios ZEB EC ist eine Zentralentlüftungsbox, die die Abluft mehrerer Räume über einen gemeinsamen Ventilator absaugt. Vier Ansaugstutzen und ein Austrittsstutzen sind für Rohre DN 100 und DN 125 ausgelegt, einer der Ansaugstutzen auch für DN 160. Freiblasend erreicht das Gerät 550 m³/h.

Angetrieben wird das Radial-Laufrad aus Stahl von einem EC-Außenläufermotor mit 79 W Nennleistung. Die Leistung lässt sich per Potentiometer oder Regelsystem stufenlos anpassen oder mit einem Stufenschalter in drei Stufen schalten.

Helios ZEB EC – Vorteile im Überblick

• Vier Abluftanschlüsse: Bad, WC, Küche und ein weiterer Raum lassen sich an eine Box anschließen, Reduzierungen liegen bei.
• Drehzahl flexibel: Stufenlos über Potentiometer oder Universal-Regelsystem, dreistufig über Betriebsschalter DSZ (jeweils Zubehör).
• Anpassung per DIP-Schalter: Auf der Antriebselektronik stehen mehrere Drehzahlen zur Auswahl, um die Anlage einzuregulieren.
• EC-Motor für Dauerbetrieb: Der kugelgelagerte Gleichstrommotor arbeitet auch im Regelbetrieb effizient und ist wartungsfrei.
• Leichtes Kunststoffgehäuse: Das schlagfeste, hellgraue Gehäuse wiegt 4,2 kg und strahlt laut Hersteller 40 dB(A) in 4 m ab.

Typische Einsatzbereiche

• Zentrale Entlüftung von Bad, WC und Küche
• Einfamilienhäuser und Wohnungen
• Abluftanlagen ohne Wärmerückgewinnung
• Mehrraum-Abluft mit einem gemeinsamen Ventilator

Eigenschaften laut Hersteller

• Zentralentlüftungsbox in kompakter Bauweise, mit vier Abluftansaugstutzen und einem Luftaustrittsstutzen Robustes Gehäuse aus schlagfestem Kunststoff, hellgrau.
• Die drei Ansaug- und der Luftaustrittsstutzen sind für Rohre der NW 100 und 125 ausgelegt (4 Reduzierungen im Lieferumfang enthalten).
• Ein Ansaugstutzen ist für Rohre der NW 100, 125 und 160 ausgelegt (1 asymmetrische Reduzierung von NW 160 auf NW 125 im Lieferumfang enthalten).
• Stufenloser Ventilatorbetrieb erfolgt über Drehzahlregelung mit Potentiometer oder Universal-Regelsystem (Zubehör).
• Ventilatorbetrieb in drei Stufen mittels Betriebsschalter DSZ (Zubehör) möglich.
• Zur individuellen Leistungsanpassung stehen mehrere Drehzahlen durch DIP-Schalter auf der Antriebselektronik zur Auswahl.
• Geräuscharmes Radial-Laufrad aus Stahl in aerodynamisch optimierter Spirale.
• Einströmung über Düse.
• Energiesparender elektronisch kommutierter Gleichstrom-Außenläufer-Motor mit Kugellager für Dauerbetrieb.
• Hoher Wirkungsgrad auch bei Regelbetrieb.

Häufige Fragen zu Helios ZEB EC

Welche Rohre kann ich anschließen?

Drei Ansaugstutzen und der Austritt passen für DN 100 und DN 125, ein Ansaugstutzen zusätzlich für DN 160. Vier Reduzierungen und eine asymmetrische Reduzierung von DN 160 auf DN 125 sind im Lieferumfang.

Wie wird die ZEB EC geregelt?

Stufenlos mit Potentiometer oder Universal-Regelsystem, alternativ dreistufig über den Betriebsschalter DSZ. Beides ist als Zubehör erhältlich.

Wie laut ist das Gerät?

Helios gibt für das Gehäuse eine Abstrahlung von 40 dB(A) in 4 m Abstand an.
