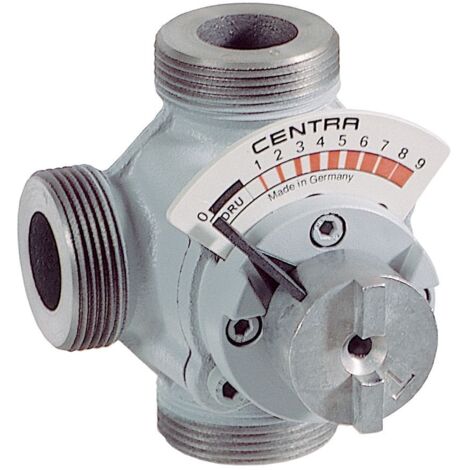

Resideo 3-Wege-Universal-Mischer DRU GG 20, PN 10 DN 32, Kvs-Wert 16, Grau

Resideo 3-Wege-Universal-Mischer DRU GG 20, PN 10 DN 32, Kvs-Wert 16, Grau

Der Resideo 3-Wege-Universal-Mischer DRU GG 20 ist ein vielseitiges Bauteil für die präzise Regelung von Mediumströmen. Er ist für geraden und abgewinkelten Durchgang konzipiert und eignet sich für Wassersysteme mit einem Nenndruck von PN 10 und einer Nennweite von DN 32. Das Gehäuse und der Drehschieber bestehen aus robustem Grauguss GG 20, wobei der Drehschieber verchromt ist. Der Mischer ist für Medien mit einer Temperatur von 2 bis 130 °C geeignet und kann Wasser mit bis zu 50 % Glykolanteil verarbeiten. Die Lieferung erfolgt inklusive Wärmedämmschalen.

Wie ist der Resideo 3-Wege-Universal-Mischer konstruiert?

Der Mischer der Serie DRU verfügt über ein Gehäuse und einen Drehschieber aus Grauguss GG 20, wobei der Drehschieber verchromt ist, was die Langlebigkeit und Korrosionsbeständigkeit erhöht. Die Oberfläche ist grundiert, um zusätzlichen Schutz zu bieten. Die Anschlüsse sind als Außengewinde ausgeführt und haben einen Rohraußendurchmesser von 32 mm. Die Anschlusslängen betragen jeweils 70 mm, und die Höhe der Achse liegt bei 99. Die Konstruktion ermöglicht sowohl den geraden als auch den abgewinkelten Durchgang.

Welche Regelcharakteristik und Leckrate bietet der Mischer?

Der Resideo 3-Wege-Universal-Mischer verfügt über eine gleichprozentige Regelcharakteristik für den Hauptstrom und eine lineare Charakteristik für den Bypass. Die Leckrate liegt bei weniger als 1 % des Kvs-Wertes bei einem Druck von 1,0 bar, was auf eine präzise und zuverlässige Regelung hinweist. Diese Eigenschaften ermöglichen eine effiziente und genaue Steuerung des Mediums im System.

Für welche Medien und Temperaturbereiche ist der Mischer geeignet?

Dieser Universalmischer ist für den Einsatz mit Wasser und Wasser-Glykol-Gemischen mit einem Glykolanteil von bis zu 50 % ausgelegt, entsprechend den Vorgaben der VDI 2035. Die zulässige Mediumtemperatur reicht von 2 °C bis 130 °C, was den Einsatz in verschiedenen Heizungs- und Kühlanwendungen ermöglicht. Der Kvs-Wert beträgt 16.

Welche Druck- und Anschlusswerte sind zu beachten?

Der Mischer ist für einen Nenndruck von PN 10 ausgelegt und besitzt eine Nennweite von DN 32. Die Anschlüsse sind als Außengewinde ausgeführt, was eine einfache Integration in bestehende Rohrleitungssysteme ermöglicht. Die Länge der Anschlüsse beträgt jeweils 70 mm, was eine flexible Montage unterstützt.

Technische Daten

• Werkstoff Gehäuse: Gusseisen EN-GJL-200 (GG 20)
• Nenndruck: PN 10
• Nennweite: DN 32
• Kvs-Wert: 16
• Leckverlust des Kvs-Wertes: 1 %
• Anschlüsse: Außengewinde
• Mediumtemperatur: 2 °C - 130 °C
• Regelcharakteristik: gleichprozentig/linear
• Oberflächenschutz: Grundierung
• Höhe Achse: 99

Der Resideo 3-Wege-Universal-Mischer DRU GG 20 bietet eine robuste und zuverlässige Lösung für die präzise Steuerung von Wasser- und Glykolgemischen in Heizungs- und Kühlsystemen. Mit einem Kvs-Wert von 16, einer Temperaturbeständigkeit bis 130 °C und einer gusseisernen Konstruktion trägt er zu einer hohen Funktionalität und Langlebigkeit bei einer effizienten Regelung bei einem Nenndruck von PN 10 bei.

Lieferumfang

• 1x Resideo 3-Wege-Universal-Mischer DRU GG 20, PN 10 DN 32, Kvs-Wert 16, Grau
• 1x Wärmedämmschalen

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Mischer und Stellmotoren
• Hersteller-Artikelnummer: DRU32-16
• Oberflächenschutz: Grundierung
• Werkstoffgüte: Gusseisen EN-GJL-200 (GG 20)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 10
• Rohraußendurchmesser alle Anschlüsse: 32
• Mit Kupplungsanschluss 3: nein
• Länge Anschluss 1: 70
• Länge Anschluss 2: 70
• Länge Anschluss 3: 70
• Höhe Achse: 99
• Mit T-Stück für 4-Wege-Anschluss: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 16
• Mediumtemperatur (Dauerbetrieb): 2 - 130
• Nenndurchmesser: DN 32
• Leckverlust des Kvs-Wertes: 1
• Kennlinien-Charakteristik: gleichprozentig
• Kvs-Wert Bypass: 16
• Leckverlust des Kvs-Wertes Bypass: 1
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: nein
