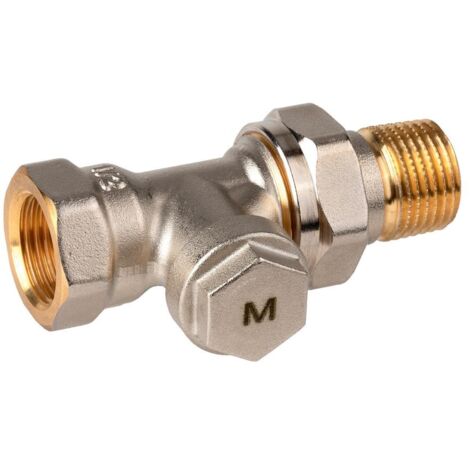

Resideo Rücklaufverschraubung Verafix-Mes-II, Rotguss matt vernickelt, Durchgangsausführung, 1/2"

Resideo Rücklaufverschraubung Verafix-Mes-II, Rotguss matt vernickelt, Durchgangsausführung, 1/2"

Die Resideo Rücklaufverschraubung Verafix-Mes-II ist eine hochwertige Durchgangsausführung aus matt vernickeltem Rotguss mit einer Anschlussgröße von 1/2 Zoll. Sie wurde speziell für die präzise Messung der Heizkörperdurchflussmenge sowie zur Absperrung und Entleerung einzelner Heizkörper in Heizungsanlagen entwickelt. Dieses Modell ist ideal für den Einsatz mit Wasser und bis zu 50 % Glykol nach VDI 2035.

Wie ermöglicht die Verafix-Mes-II eine präzise Durchflussmessung?

Die Rücklaufverschraubung Verafix-Mes-II verfügt über zwei feste Kv-Werte, die eine genaue Erfassung der Heizkörperdurchflussmenge ermöglichen. Die Messung kann dabei bei vollem Betrieb der Anlage erfolgen, ohne dass diese abgeschaltet werden muss. Ein nach außen durch einen O-Ring abgedichteter Kegel und eine Verschlusskappe mit Flachdichtung stellen eine zuverlässige Abdichtung sicher.

Welche Anschlussmöglichkeiten bietet die Verschraubung?

Mit einem DN 10 bis DN 20 Universalanschluss und Muffengewinde nach DIN 2999 (ISO 7) bzw. DIN EN 10226-1 ist die Verschraubung vielseitig einsetzbar. Sie eignet sich für Gewinderohre sowie für Kupfer- und Präzisions-Stahlrohre mit einem Durchmesser von 10 bis 22 mm, wobei Klemmring und Druckschraube zur Montage verwendet werden. Die Heizkörperanschlussgröße beträgt 1/2 Zoll (DN 15) und die Ausführung ist Innengewinde/Außengewinde.

Aus welchen Materialien besteht die Verafix-Mes-II und welche Temperaturbereiche sind zulässig?

Das Gehäuse der Rücklaufverschraubung besteht aus matt vernickeltem Rotguss, was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Sie ist für Medientemperaturen von -10 °C bis 130 °C ausgelegt und hält einem maximalen Betriebsdruck von PN 10 stand. Dies macht sie robust für den Einsatz in verschiedenen Heizungssystemen.

Wie wird die Verschraubung bedient und welche Abmessungen hat sie?

Die Bedienung der Verschraubung erfolgt über einen Innensechskant, was eine einfache Handhabung ermöglicht. Die Bauhöhe beträgt 32 mm. Die Anschlusslängen betragen 51 mm und 80 mm, wobei die Strömungsrichtung entgegengesetzt ist, was bei der Installation berücksichtigt werden sollte.

Technische Daten

• Anschlussgröße: 1/2 Zoll
• Nennweite: DN 15
• Kvs-Wert: 0,9
• Werkstoff Gehäuse: Rotguss, matt vernickelt
• Bauhöhe: 32 mm
• Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 130 °C
• Max. Druck: PN 10
• Ausführung: Innengewinde/Außengewinde

Die Resideo Rücklaufverschraubung Verafix-Mes-II bietet eine zuverlässige und präzise Lösung für die Durchflussmessung, Absperrung und Entleerung von Heizkörpern. Mit ihrem robusten Gehäuse aus matt vernickeltem Rotguss, der 1/2 Zoll Anschlussgröße und der Eignung für Medientemperaturen von -10 °C bis 130 °C ist sie eine langlebige Komponente für effiziente Heizungsinstallationen.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Verschraubungen
• Hersteller-Artikelnummer: V2410D0015
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 32
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: nein
• Einstellbar: nein
• Mit Quetschset: nein
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 51
• Länge Anschluss 2: 80
• Abmessung Rohranschluss: 1/2 Zoll
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Kvs-Wert: 0,9
• Mit Ablassmöglichkeit (Anschluss): ja
• Typenzulassung nach BBR/EKS: nein
