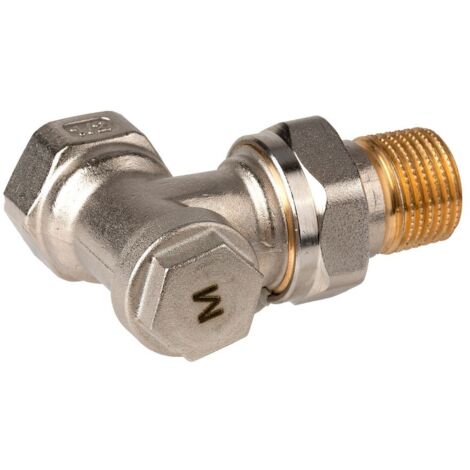

Resideo Rücklaufverschraubung Verafix-Mes-II, Rotguss matt vernickelt, Eckausführung, 3/4"

Resideo Rücklaufverschraubung Verafix-Mes-II, Rotguss matt vernickelt, Eckausführung, 3/4"

Die Resideo Rücklaufverschraubung Verafix-Mes-II ist eine matt vernickelte Eckausführung aus Rotguss mit einem 3/4 Zoll Anschluss. Sie wurde speziell für die präzise Messung der Heizkörperdurchflussmenge sowie die Absperrung und Entleerung einzelner Heizkörper in Heizungsanlagen entwickelt und ist auch bei vollem Betrieb der Anlage einsetzbar.

Welche Funktionen bietet die Verafix-Mes-II?

Die Rücklaufverschraubung Verafix-Mes-II von Resideo ermöglicht die präzise Messung der Heizkörperdurchflussmenge durch zwei feste Kv-Werte. Diese Messung kann während des vollen Betriebs der Anlage erfolgen. Zusätzlich dient die Verschraubung der Absperrung und Entleerung einzelner Heizkörper, was Wartungsarbeiten und Anpassungen im Heizsystem erleichtert.

Wie ist die Rücklaufverschraubung konstruiert?

Das Gehäuse der Resideo Rücklaufverschraubung besteht aus Rotguss und ist matt vernickelt, was für eine hohe Beständigkeit sorgt. Die platzsparende Eckausführung erleichtert die Installation. Der Kegel ist nach außen durch einen O-Ring abgedichtet und sorgt so für eine sichere Abdichtung. Eine Verschlusskappe mit Flachdichtung sichert die Konstruktion zusätzlich ab.

Welche Anschlussmöglichkeiten sind gegeben?

Die Verschraubung verfügt über einen DN 10 bis DN 20 Universalanschluss mit Muffengewinde nach DIN 2999 (ISO 7) beziehungsweise DIN EN 10226-1. Sie ist kompatibel mit Gewinderohr sowie Kupfer- und Präzisionsstahlrohren mit einem Durchmesser von 10 bis 22 mm. Die Verbindung erfolgt unter Verwendung von Klemmring und Druckschraube.

Für welche Medien und Temperaturbereiche ist die Verschraubung geeignet?

Die Rücklaufverschraubung ist für den Einsatz mit Wasser und Medien mit maximal 50 % Glykolanteil gemäß VDI 2035 konzipiert. Der Betrieb ist in einem weiten Temperaturbereich von -10 °C bis 130 °C möglich. Der maximale Betriebsdruck beträgt PN 10, was die Eignung für gängige Heizungsanlagen unterstreicht.

Technische Daten

• Anschlussgröße: 3/4 Zoll
• Nennweite: DN 20
• Kvs-Wert: 1
• Bauhöhe: 29 mm
• Werkstoff Gehäuse: Rotguss, matt vernickelt
• Ausführung: Innengewinde/Außengewinde, Eck
• Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 130 °C
• Max. Druck: PN 10
• Bedienung: Innensechskant

Die Resideo Rücklaufverschraubung Verafix-Mes-II bietet eine zuverlässige Lösung für die präzise Durchflussmessung, Absperrung und Entleerung von Heizkörpern. Mit einem Kvs-Wert von 1 und einer Nennweite von DN 20 ist diese robuste Eckausführung aus Rotguss, matt vernickelt, für Medientemperaturen von -10 °C bis 130 °C und einen maximalen Druck von PN 10 ausgelegt. Ihre vielseitigen Anschlussmöglichkeiten machen sie zu einer funktionalen Komponente in modernen Heizungsanlagen.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Verschraubungen
• Hersteller-Artikelnummer: V2410E0020
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 29
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: ja
• Einstellbar: nein
• Mit Quetschset: nein
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 34
• Länge Anschluss 2: 66
• Abmessung Rohranschluss: 3/4 Zoll
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Kvs-Wert: 1
• Mit Ablassmöglichkeit (Anschluss): ja
• Typenzulassung nach BBR/EKS: nein
