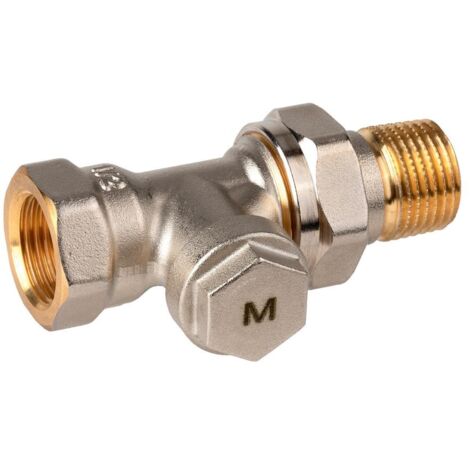

Resideo Rücklaufverschraubung Verafix-Mes-II, Rotguss matt vernickelt, Durchgangsausführung, 3/4"

Resideo Rücklaufverschraubung Verafix-Mes-II, Rotguss matt vernickelt, Durchgangsausführung, 3/4"

Die Resideo Rücklaufverschraubung Verafix-Mes-II aus Rotguss, matt vernickelt, ist eine Durchgangsausführung mit einem 3/4 Zoll Anschluss. Sie ist speziell für die Messung der Heizkörperdurchflussmenge sowie das Absperren und Entleeren einzelner Heizkörper konzipiert. Die Messung erfolgt dabei effizient während des vollen Betriebs der Anlage.

Welche Funktionen bietet die Verafix-Mes-II?

Die Verafix-Mes-II Rücklaufverschraubung von Resideo verfügt über zwei feste Kv-Werte, die eine präzise Messung der Heizkörperdurchflussmenge ermöglichen. Sie ist geeignet für die Messung, Absperrung und Entleerung einzelner Heizkörper. Die Messung kann bei vollem Betrieb der Anlage durchgeführt werden, was den Wartungsaufwand minimiert.

Wie ist die Konstruktion und Materialbeschaffenheit?

Das Gehäuse der Rücklaufverschraubung besteht aus Rotguss und ist matt vernickelt, was eine hohe Beständigkeit und Langlebigkeit unterstützt. Der Kegel ist nach außen durch einen O-Ring abgedichtet, und die Verschlusskappe ist mit einer Flachdichtung ausgestattet, um eine zuverlässige Abdichtung sicherzustellen. Die Bauform ist eine Durchgangsausführung mit Innengewinde/Außengewinde. Die Bedienung erfolgt über einen Innensechskant.

Welche Anschlussmöglichkeiten und Medien sind kompatibel?

Die Verschraubung ist mit einem DN 10 bis DN 20 Universalanschluss ausgestattet, der ein Muffengewinde nach DIN 2999 (ISO 7) oder DIN EN 10226-1 für Gewinderohr besitzt. Sie ist ebenfalls für Kupfer- und Präzisions-Stahlrohre von 10 bis 22 mm unter Verwendung von Klemmring und Druckschraube geeignet. Als Medium ist Wasser mit maximal 50 % Glykol nach VDI 2035 zugelassen. Die Strömungsrichtung kann entgegengesetzt sein.

Welche technischen Eigenschaften sind zu beachten?

Die Resideo Verafix-Mes-II ist für Mediumtemperaturen von -10 °C bis 130 °C ausgelegt und hält einem maximalen Druck von PN 10 stand. Der Kvs-Wert beträgt 1. Die Bauhöhe der Verschraubung liegt bei 32 mm.

Technische Daten

• Anschlussgröße: 3/4 Zoll
• Nennweite: DN 20
• Kvs-Wert: 1
• Bauhöhe: 32 mm
• Werkstoff Gehäuse: Rotguss, matt vernickelt
• Medium: Wasser mit max. 50 % Glykol
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 130 °C
• Max. Druck: PN 10
• Bedienung: Innensechskant

Die Resideo Rücklaufverschraubung Verafix-Mes-II bietet eine zuverlässige und präzise Lösung für die Heizungsinstallation. Mit ihrer Fähigkeit zur Durchflussmessung, Absperrung und Entleerung, einem Kvs-Wert von 1 und der robusten Rotguss-Konstruktion ist sie für anspruchsvolle Anwendungen in Heizungssystemen mit Wassertemperaturen von -10 °C bis 130 °C und einem maximalen Druck von PN 10 ausgelegt.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Verschraubungen
• Hersteller-Artikelnummer: V2410D0020
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 32
• Oberflächenschutz: vernickelt
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: nein
• Einstellbar: nein
• Mit Quetschset: nein
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 59
• Länge Anschluss 2: 91
• Abmessung Rohranschluss: 3/4 Zoll
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Werkstoff des Gehäuses: Messing
• Kvs-Wert: 1
• Mit Ablassmöglichkeit (Anschluss): ja
• Typenzulassung nach BBR/EKS: nein
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 32
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: nein
• Einstellbar: nein
• Mit Quetschset: nein
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 59
• Länge Anschluss 2: 91
• Abmessung Rohranschluss: 3/4 Zoll
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Kvs-Wert: 1
• Mit Ablassmöglichkeit (Anschluss): ja
• Typenzulassung nach BBR/EKS: nein
