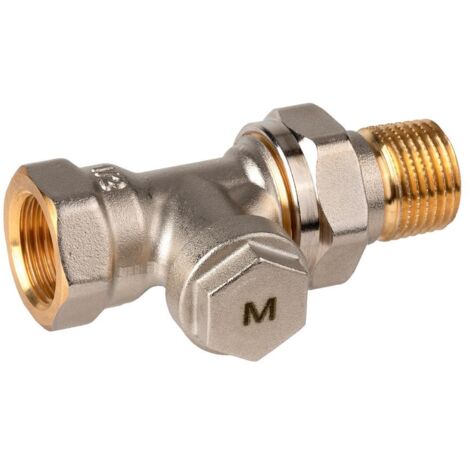

Resideo Rücklaufverschraubung Verafix-Mes-II, Rotguss matt vernickelt, Durchgangsausführung, 3/8"

Resideo Rücklaufverschraubung Verafix-Mes-II, Rotguss matt vernickelt, Durchgangsausführung, 3/8"

Die Resideo Rücklaufverschraubung Verafix-Mes-II ist eine matt vernickelte Durchgangsausführung aus Rotguss, konzipiert für die präzise Messung, Absperrung und Entleerung einzelner Heizkörper. Mit einem Anschluss von 3/8 Zoll und einem Kvs-Wert von 0,8 ermöglicht dieses Bauteil eine effiziente Regulierung und Wartung von Heizungsanlagen. Sie ist geeignet für Wasser mit bis zu 50 % Glykol und kann bei Mediumtemperaturen von -10 °C bis 130 °C eingesetzt werden.

Wie funktioniert die Verafix-Mes-II Rücklaufverschraubung?

Die Verschraubung verfügt über zwei feste Kv-Werte, die eine exakte Messung der Heizkörperdurchflussmenge ermöglichen. Die Messung erfolgt dabei bei vollem Betrieb der Heizungsanlage. Eine integrierte Entleerungsfunktion erleichtert die Wartung und ermöglicht die Absperrung einzelner Heizkörper. Der Kegel ist nach außen durch einen O-Ring abgedichtet, und die Verschlusskappe ist mit einer Flachdichtung ausgestattet, um eine zuverlässige Funktion sicherzustellen.

Welche Anschlussmöglichkeiten bietet die Verschraubung?

Die Verafix-Mes-II ist mit einem Universalanschluss ausgestattet, der ein Muffengewinde nach DIN 2999 (ISO 7) und DIN EN 10226-1 besitzt. Dieser ist für Gewinderohr sowie für Kupfer- und Präzisions-Stahlrohr von 10 bis 22 mm geeignet. Die Nennweite beträgt DN 10 und die Anschlussgröße 3/8 Zoll. Für die Montage sind Klemmring und Druckschraube zu verwenden.

Welche Materialien und technischen Eigenschaften zeichnen das Produkt aus?

Das Gehäuse der Rücklaufverschraubung besteht aus Rotguss und ist matt vernickelt, was eine hohe Beständigkeit bietet. Die Bauhöhe beträgt 32 mm. Die Bedienung erfolgt über einen Innensechskant. Die Verschraubung ist für einen maximalen Betriebsdruck von PN 10 ausgelegt und kann Wasser mit bis zu 50 % Glykol nach VDI 2035 verarbeiten. Die Strömungsrichtung ist entgegengesetzt ausgeführt.

Technische Daten

• Werkstoff Gehäuse: Rotguss, matt vernickelt
• Anschlussgröße: 3/8 Zoll
• Nennweite: DN 10
• Kvs-Wert: 0,8
• Bauhöhe: 32 mm
• Medium: Wasser mit max. 50 % Glykol nach VDI 2035
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 130 °C
• Max. Druck: PN 10
• Bedienung: Innensechskant

Die Resideo Rücklaufverschraubung Verafix-Mes-II bietet eine zuverlässige Lösung für die präzise Steuerung und Wartung von Heizungsanlagen. Mit ihrem robusten Rotgussgehäuse, der matt vernickelten Oberfläche und dem 3/8 Zoll Anschluss ist sie für anspruchsvolle Anwendungen geeignet. Der Kvs-Wert von 0,8 und der breite Temperaturbereich von -10 °C bis 130 °C unterstreichen die technische Leistungsfähigkeit dieses Bauteils.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Verschraubungen
• Hersteller-Artikelnummer: V2410D0010
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 32
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: nein
• Einstellbar: nein
• Mit Quetschset: nein
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 49
• Länge Anschluss 2: 75
• Abmessung Rohranschluss: 3/8 Zoll
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Kvs-Wert: 0,8
• Mit Ablassmöglichkeit (Anschluss): ja
• Typenzulassung nach BBR/EKS: nein
