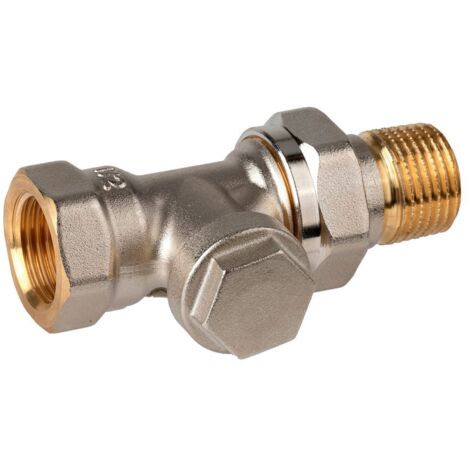

Resideo Rücklaufverschraubung Verafix, Messing vernickelt, Durchgangsausführung, 3/4"

Resideo Rücklaufverschraubung Verafix, Messing vernickelt, Durchgangsausführung, 3/4"

Die Resideo Rücklaufverschraubung Verafix aus vernickeltem Messing ist eine regulier- und absperrbare Verschraubung für den Rücklauf in Heizungsanlagen. Sie zeichnet sich durch eine Durchgangsausführung und eine voreinstellbare Funktion aus, die unabhängig von der Absperrung arbeitet. Mit einer Nennweite von DN 20 und einer Anschlussgröße von 3/4 Zoll ist sie für Wasser mit bis zu 50 % Glykol nach VDI 2035 geeignet.

Wie ist die Verafix Rücklaufverschraubung konstruiert?

Die Rücklaufverschraubung Verafix verfügt über ein Gehäuse aus Messing mit vernickelter Oberfläche, was Korrosionsschutz und Langlebigkeit bietet. Die Abdichtung erfolgt durch eine Dreifach-Dichtungskombination: eine PTFE-Dichtung an der Verschlusskappe, ein innenliegender O-Ring sowie eine metallische Dichtung sorgen für eine sichere Abdichtung nach außen. Die Bedienung erfolgt über einen Innensechskant, der eine präzise Einstellung ermöglicht.

Welche Anschlussmöglichkeiten bietet die Verschraubung?

Die Verschraubung ist mit einem Universalanschluss DN 10-20 mit Muffengewinde nach DIN 2999 (ISO 7) für Gewinderohr sowie für Kupfer- und Präzisions-Stahlrohre mit einem Durchmesser von 10 bis 22 mm unter Verwendung von Klemmring und Druckschraube ausgestattet. Für DN 25 Anschlüsse steht ebenfalls ein Muffengewinde nach DIN 2999 (ISO 7) zur Verfügung. Die Durchflussrichtung ist beliebig, was die Installation flexibel gestaltet.

Welche Funktionen und Einstellmöglichkeiten sind vorhanden?

Die Verschraubung ist sowohl regulier- als auch absperrbar, wobei die Voreinstellung unabhängig von der Absperrung vorgenommen werden kann. Eine Entleermöglichkeit ist über einen optionalen Adapter (Artikelnummer VA3300A001) realisierbar. Der Kvs-Wert beträgt 1,8. Die Verschraubung ist nicht rechtwinklig ausgeführt und verfügt über keine integrierte Entleerungsventilfunktion.

Für welche Betriebsbedingungen ist die Rücklaufverschraubung geeignet?

Das Produkt ist für den Einsatz mit Wasser und einem Glykolanteil von bis zu 50 % nach VDI 2035 ausgelegt. Die zulässige Mediumtemperatur reicht von -10 °C bis maximal 130 °C. Der maximale Betriebsdruck beträgt PN 10. Diese Eigenschaften machen die Verschraubung geeignet für den Einsatz in Heizungsanlagen mit mittleren Temperatur- und Druckanforderungen.

Technische Daten

• Werkstoff Gehäuse: Messing, vernickelt
• Anschlussgröße: 3/4 Zoll
• Nennweite: DN 20
• Bauhöhe: 32 mm
• Kvs-Wert: 1,8
• Medium: Wasser mit max. 50 % Glykol nach VDI 2035
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 130 °C
• Max. Druck: PN 10
• Ausführung: Innengewinde/Außengewinde
• Bedienung: Innensechskant

Die Resideo Rücklaufverschraubung Verafix bietet eine flexible und zuverlässige Lösung für die Regulierung und Absperrung des Rücklaufs in Heizungsanlagen. Mit ihrem robusten Gehäuse aus vernickeltem Messing, einer Nennweite von DN 20 und einer Anschlussgröße von 3/4 Zoll ist sie für vielfältige Anwendungen geeignet. Der Kvs-Wert von 1,8 und der breite Temperaturbereich von -10 °C bis 130 °C unterstreichen die Leistungsfähigkeit dieser Durchgangsverschraubung.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Verschraubungen
• Hersteller-Artikelnummer: V2400D0020
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 32
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: nein
• Einstellbar: ja
• Mit Quetschset: nein
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 59
• Länge Anschluss 2: 91
• Abmessung Rohranschluss: 3/4 Zoll
• Größe Heizkörperanschluss: 3/4 Zoll (20)
• KV-Wert: 0,09 - 1,8
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Kvs-Wert: 1,8
• Mit Ablassmöglichkeit (Anschluss): ja
• Typenzulassung nach BBR/EKS: nein
