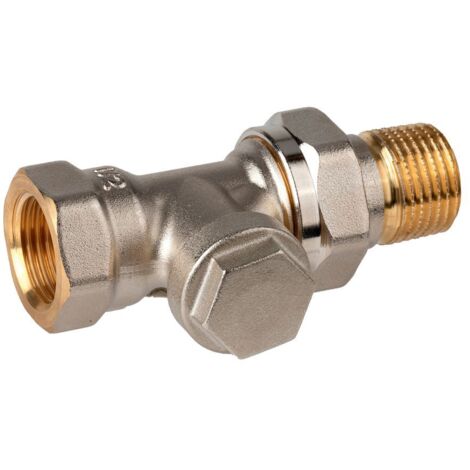

Resideo Rücklaufverschraubung Verafix, Messing vernickelt, Durchgangsausführung, 3/8"

Resideo Rücklaufverschraubung Verafix, Messing vernickelt, Durchgangsausführung, 3/8"

Die Resideo Rücklaufverschraubung Verafix ist eine regulier- und absperrbare Verschraubung in Durchgangsausführung, gefertigt aus vernickeltem Messing mit einer Anschlussgröße von 3/8 Zoll. Sie ist speziell für den Rücklauf in Heizungsanlagen konzipiert und ermöglicht eine präzise Steuerung des Heizkreislaufs. Die Voreinstellung erfolgt unabhängig von der Absperrung, und die Durchflussrichtung ist beliebig wählbar.

Welche Vorteile bietet die Regulierung und Absperrung?

Die Verafix Rücklaufverschraubung von Resideo ermöglicht eine flexible Regulierung und Absperrung des Rücklaufs. Eine Besonderheit ist die Voreinstellung, die unabhängig von der Absperrfunktion vorgenommen werden kann. Dies ermöglicht eine präzise Anpassung an die Systemanforderungen. Die beliebige Durchflussrichtung erhöht die Installationsflexibilität.

Aus welchen Materialien besteht die Verschraubung und wie ist sie abgedichtet?

Das Gehäuse der Rücklaufverschraubung besteht aus robustem Messing und ist vernickelt, was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Für eine zuverlässige Abdichtung sorgt eine Dreifach-Dichtung. Diese umfasst eine Verschlusskappe mit PTFE-Dichtung nach außen, einen innenliegenden O-Ring sowie eine metallische Dichtung, die zusammen eine sichere und dauerhafte Verbindung ermöglichen. Die Bedienung erfolgt über einen Innensechskant.

Welche Anschlussmöglichkeiten und technischen Spezifikationen sind relevant?

Die Verschraubung ist mit einem DN 10 Universalanschluss ausgestattet, der Muffengewinde nach DIN EN 10226-1 für Gewinderohr aufweist. Sie ist zudem kompatibel mit Kupfer- und Präzisions-Stahlrohren von 10 bis 22 mm, wobei hierfür Klemmring und Druckschraube verwendet werden müssen. Die Anschlussgröße beträgt 3/8 Zoll und die Ausführung ist Innengewinde/Außengewinde. Die Bauhöhe der Verschraubung beträgt 32 mm.

Für welche Medien und Temperaturbereiche ist die Verafix geeignet?

Die Resideo Verafix Rücklaufverschraubung ist für den Einsatz mit Wasser und Wasser-Glykol-Gemischen geeignet, wobei der Glykolanteil maximal 50 % gemäß VDI 2035 betragen darf. Der Betrieb ist in einem weiten Temperaturbereich von -10 °C bis 130 °C möglich. Der maximale Betriebsdruck liegt bei PN 10, und der Kvs-Wert beträgt 1,25.

Wie erfolgt die Entleerung der Verschraubung?

Eine Entleermöglichkeit der Verschraubung ist mittels eines separat erhältlichen Adapters mit der Artikelnummer VA3300A001 gegeben. Dies erleichtert Wartungsarbeiten und die Entleerung des Systems ohne eine vollständige Demontage der Verschraubung.

Technische Daten

• Werkstoff Gehäuse: Messing, vernickelt
• Anschlussgröße: 3/8 Zoll
• Nennweite: DN 10
• Bauhöhe: 32 mm
• Kvs-Wert: 1,25
• Maximaler Betriebsdruck: PN 10
• Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 130 °C
• Bedienung: Innensechskant

Die Resideo Rücklaufverschraubung Verafix bietet eine zuverlässige und flexible Lösung für die Heizungsinstallation. Mit ihrem Gehäuse aus vernickeltem Messing, der Dreifach-Dichtung und einem Kvs-Wert von 1,25 ermöglicht sie eine präzise Regulierung und Absperrung im Rücklauf. Die Eignung für Medientemperaturen von -10 °C bis 130 °C und einem maximalen Druck von PN 10 unterstreicht die vielseitigen Einsatzmöglichkeiten dieses Bauteils.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Verschraubungen
• Hersteller-Artikelnummer: V2400D0010
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 32
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: nein
• Einstellbar: ja
• Mit Quetschset: nein
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 49
• Länge Anschluss 2: 75
• Abmessung Rohranschluss: 3/8 Zoll
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• KV-Wert: 0,09 - 1,25
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Kvs-Wert: 1,25
• Mit Ablassmöglichkeit (Anschluss): ja
• Typenzulassung nach BBR/EKS: nein
