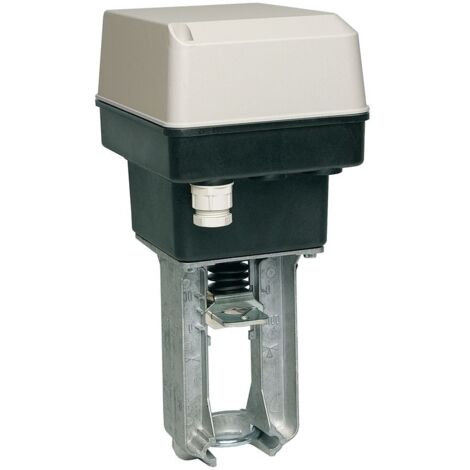

Resideo Stellantrieb ML7425A, 20mm Hub, 600N, 24V AC, 0/2–10V, 108s, mit Notstellfunktion

Resideo Stellantrieb ML7425A, 20mm Hub, 600N, 24V AC, 0/2–10V, 108s, mit Notstellfunktion

Der Resideo Stellantrieb ML7425A ist ein stetiger Linearantrieb mit 20 mm Hub und einer Stellkraft von 600 N. Er arbeitet mit einer Netzspannung von 24 V AC und einem Steuersignal von 0 - 10 V, was eine modulierende Regelung ermöglicht. Eine integrierte Notstellfunktion sorgt bei Spannungsausfall für zusätzliche Sicherheit, indem das Ventil in eine definierte Position fährt. Dieser Antrieb ist ideal für die präzise Steuerung von Ventilen in Heizungs- und Lüftungssystemen und ist mit einer Vielzahl von Resideo Ventilreihen kompatibel.

Wie unterstützt der Resideo Stellantrieb ML7425A die Ventilsteuerung?

Der Resideo Stellantrieb ML7425A ist als stetiger Antrieb konzipiert und verfügt über eine Kabelbrucherkennung, die eine sichere Steuerung unterstützt. Die Wirkrichtung des Antriebs lässt sich flexibel per Schalter umkehren, was eine Anpassung an verschiedene Ventiltypen ermöglicht. Eine mechanische Handbedienung sowie eine Stellungsanzeige sind integriert, um manuelle Eingriffe und die Überwachung der Ventilstellung zu ermöglichen. Die Notstellfunktion basiert auf einer Feder-Sicherheitsfunktion, die je nach Montageart als Öffner oder Schließer (NO/NC) arbeitet und bei Stromausfall das Ventil automatisch in eine sichere Position fährt.

Für welche Ventile ist der Resideo ML7425A geeignet?

Der Stellantrieb ist passend für die Ventilreihen DE/DI, XE/XI, DF und XF sowie die Vorgängerserien V5011, V5013, V5016A, V5025, V5049, V5050 und V5329. Die Typen ML7425 sind TÜV-geprüft nach DIN EN 14597 (bis 130 Grad C) in Kombination mit den Ventilserien DF-B-NI-SV, DF-C-SV, DF-D-SV sowie den Vorgängermodellen der Serien V5016A, V5025A und V5049A. Diese breite Kompatibilität macht den ML7425A zu einer vielseitigen Lösung für diverse Anwendungen in der Heizungs- und Regelungstechnik.

Welche Bauweise und Materialien zeichnen den ML7425A aus?

Der ML7425A verfügt über ein robustes Kunststoffgehäuse mit den Abmessungen 135 mm Breite, 284 mm Höhe und 161 mm Tiefe. Die Übertragung erfolgt über Zahnräder, die eine präzise und zuverlässige Bewegung des Ventils sicherstellen. Die Schutzart IP54 sorgt für Schutz gegen Staub und Spritzwasser, wodurch der Antrieb auch in anspruchsvollen Umgebungen eingesetzt werden kann. Der Betrieb ist in einem Umgebungstemperaturbereich von -10 bis 50 °C bei einer zulässigen relativen Feuchtigkeit von 5 bis 95 % möglich.

Technische Daten

• Hublänge: 20 mm
• Stellkraft: 600 N
• Netzspannung: 24 V AC
• Steuersignal: 0 - 10 V
• Laufzeit: 108 s
• Max. elektrische Leistungsaufnahme: 12 VA
• Schutzart: IP54
• Werkstoff des Gehäuses: Kunststoff
• Breite: 135 mm
• Höhe: 284 mm

Der Resideo Stellantrieb ML7425A bietet eine zuverlässige und präzise Ventilsteuerung für vielfältige Anwendungen in der Heizungs- und Lüftungstechnik. Mit einem Hub von 20 mm, einer Stellkraft von 600 N und einer Laufzeit von 108 Sekunden ermöglicht er eine effiziente und modulierende Regelung über ein 0 - 10 V Steuersignal. Die integrierte Notstellfunktion und die robuste Bauweise mit Schutzart IP54 ermöglichen einen sicheren und langlebigen Betrieb dieses 24 V AC Antriebs.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Ventile und Antriebe
• Hersteller-Artikelnummer: ML7425A6008
• Baulänge: 135
• Ausführung: linear
• Bauhöhe: 284
• Bautiefe: 161
• Steuersignal: 0 - 10 V
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: -10 - 50
• Geeignet für Handbedienung: ja
• Potentialfreier Schaltkontakt: nein
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Kommunikationsprotokoll: ohne
• Regelungsart An/Aus: nein
• Regelungsart modulierend: ja
• Regelungsart Split-Range: nein
• Art der Sicherheitsfunktion: Feder
• Betriebsart der Sicherheitsfunktion: NO/NC (abhängig von der Montageart)
• Energieverbrauch im Betrieb: 12
• Hilfskontakte optional: ja
• Geeignet für Belüftungsarmaturen: nein
• Automatische Huberkennung: nein
• Mit Sicherheitsfunktion: ja
• Mit mechanischem Standanzeiger: ja
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 108
• Hublänge: 20
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 12
• Übertragung: mit Zahnrädern
• Zulässige relative Feuchtigkeit: 5 - 95
• Arbeitsbereich einstellbar: nein
• Mit Nullspannungsrücklauf: ja
• Netzspannung: 24 V AC
• Hilfskontakte: nein
• Endkontakte: ohne
• Verstellkraft: 600
• Einstellbare Zustandsmeldung: nein
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
