Allgemeine Beschreibung

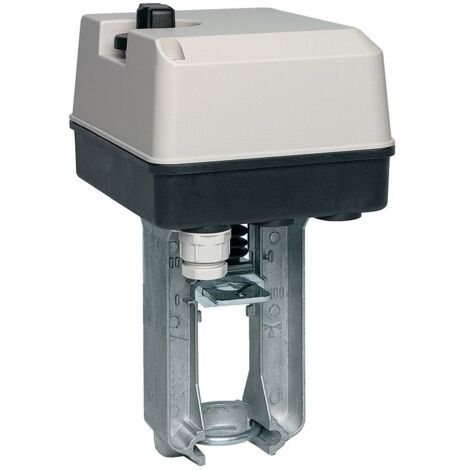

Der Resideo Stellantrieb ML7421A ist ein linearer Antrieb mit einem Hub von 20 mm und einer Stellkraft von 1800 N. Er arbeitet mit einer Netzspannung von 24 V AC und einem Steuersignal von 0-10 V. Der Antrieb verfügt über eine Laufzeit von 114 Sekunden und ist mit einer Handverstellung ausgestattet, die eine manuelle Bedienung ermöglicht.Technische daten
- Hub: 20 mm
- Stellkraft: 1800 N
- Netzspannung: 24 V AC
- Steuersignal: 0 - 10 V
- Laufzeit: 114 s
- Breite: 135 mm
- Höhe: 342 mm
- Tiefe: 161 mm
- Werkstoff des Gehäuses: Kunststoff
- Schutzart (IP): IP54
- Elektrische Leistungsaufnahme: 14 VA
- Umgebungstemperatur: -10 °C
- Verstellkraft: 1800 N
- Zulässige relative Feuchtigkeit: 5%
Kompatibilität und Zubehör
Der Stellantrieb ist kompatibel mit den neuen Ventilserien DE/DI, XE/XI, DF-B-CI, DF-B-NI, DF-C, DF-D, XF-A, XF-B, XF-D sowie den Vorgängermodellen der Serien V5011, V5013, V5015, V5016, V5025, V5049, V5050 und V5329.Installation
Der Antrieb kann direkt an die entsprechenden Ventile angeschlossen werden. Eine spezielle Montageanleitung ist nicht angegeben, jedoch ist er mit einem Kopfflansch Direct-Mount nach ISO 5211 nicht ausgestattet.Anwendung
Der Resideo Stellantrieb ML7421A eignet sich für die Regelung von Heizungs-, Lüftungs- und Klimaanlagen, wo eine präzise Steuerung der Ventile erforderlich ist.Weitere Informationen
- Mit mechanischem Standanzeiger: Ja
- Handbedienung: Ja
- Mit Sicherheitsfunktion: Nein
- Hilfskontakte: Nein
- Automatische Huberkennung: Nein
- Regelungsart: Modulierend
