Allgemeine Beschreibung

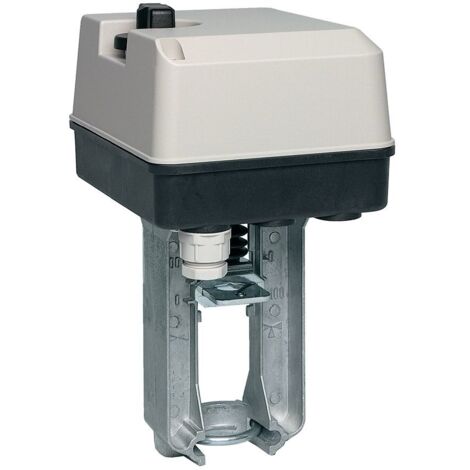

Der Resideo Stellantrieb ML7420A ist ein stetiger Linearantrieb mit einem Hub von 20 mm und einer Stellkraft von 600 N. Er arbeitet mit einer Netzspannung von 24 V AC und einem Steuersignal von 0 bis 10 V, was eine modulierende Regelung ermöglicht. Dieser Ventilantrieb ist mit einer serienmäßigen Handverstellung und einer mechanischen Stellungsanzeige ausgestattet. Er ist passend für die Ventilreihen DE/DI, XE/XI, DF, XF sowie die Vorgängerserien V5011, V5013, V5016A, V5025, V5049, V5050 und V5329.Technische daten
- Hublänge: 20 mm
- Stellkraft: 600 N
- Netzspannung: 24 V AC
- Steuersignal: 0 - 10 V
- Max. elektrische Leistungsaufnahme: 7 VA
- Laufzeit: 30 s
- Schutzart: IP54
- Abmessungen (B x H x T): 135 x 342 x 161 mm
- Umgebungstemperatur: -10 bis 50 °C
- Zulässige relative Feuchtigkeit: 5 - 95
Kompatibilität und Zubehör
- Geeignet für Ventile: ja
- Hilfskontakte optional: ja
- Mit mechanischem Standanzeiger: ja
Installation
Die Installation des Resideo Stellantriebs ML7420A erfolgt einfach durch die Verwendung der Handverstellung, die eine manuelle Positionierung des Ventils ermöglicht. Die Wirkrichtung des Antriebs lässt sich bei Bedarf über einen Schalter umkehren, was die Anpassungsfähigkeit an verschiedene Anlagenkonfigurationen erhöht.
Anwendung
Der ML7420A ist als stetiger Linearantrieb konzipiert, der eine präzise Regelung von Ventilen durch ein modulierendes Steuersignal von 0 bis 10 V ermöglicht. Die Bewegung erfolgt über eine Zahnräder-Übertragung, und die integrierte Kabelbrucherkennung trägt zur Betriebssicherheit bei.
Weitere Informationen
Das Gehäuse des Resideo Stellantriebs ML7420A besteht aus robustem Kunststoff und bietet eine Schutzart von IP54, was bedeutet, dass der Antrieb gegen Staub in schädigender Menge sowie gegen Spritzwasser aus allen Richtungen geschützt ist. Explosionsschutz ist nicht gegeben.
