Allgemeine Beschreibung

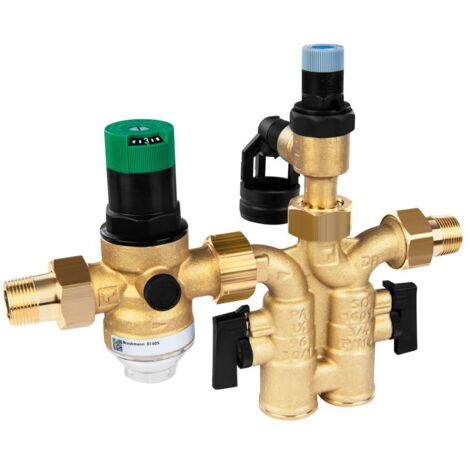

Die Honeywell Sicherheitsgruppe SG160SD mit Druckminderer ist eine kompakte Armatur, die zur Absicherung von druckfesten Warmwasserbereitern bis zu einem Volumen von 1000 Litern eingesetzt wird. Sie erfüllt die Anforderungen nach DIN 4753 Teil 1, DIN 1988 und DIN EN 1488. Diese Sicherheitsgruppe umfasst alle erforderlichen Komponenten wie Rückflussverhinderer, zwei Kugelabsperrventile, Prüfstutzen, Membransicherheitsventil und Druckminderer in einem einzigen Gerät.Technische daten
- Medium: Wasser
- Max. Mediumstemperatur: 40 °C
- Rohranschluss: Außengewinde
- Anschlussdurchmesser: 3/4 Zoll
- Nennweite: DN 20 mm
- Ansprechdruck: 6 bar
- Vordruck: max. 16 bar
- Boilerleistung: 150 kW
- Druckstufe: PN 16
- Hinterdruck: 1,5 bar - 6 bar
- Länge Anschluss 1: 139 mm
- Länge Anschluss 2: 139 mm
- Arbeitslänge Anschluss 1: 14,5 mm
- Arbeitslänge Anschluss 2: 14,5 mm
Kompatibilität und Zubehör
- Geeignet für geschlossene Wassererwärmer nach DIN 1988 und DIN 4807
- Inklusive: Druckminderer, zwei Kugelabsperrventilen, Rückflussverhinderer, Prüf- und Entleerungsstopfen, Sicherheitsventil-Austauschsatz A152 und Ablauftrichter
Installation
- Einbaulage: waagrecht oder senkrecht
Anwendung
Die Sicherheitsgruppe SG160SD schützt den Wassererwärmer durch selbsttätiges Öffnen und Schließen des Sicherheitsventils und verhindert das Rückdrücken, Rückfließen und Rücksaugen von verunreinigtem Wasser.Weitere Informationen
- Zugelassen und DIN/DVGW-zertifiziert
- Bauteilgeprüft gemäß TRD 721 für den Druckbereich 1 - 6 bar
- Schallschutzgeprüft Klasse 1
- Werkstoff des Gehäuses: entzinkungsbeständiges Messing
- Oberflächenschutz: unbehandelt
