Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 170-2100 mbar, 276-825l/h, DN 25, 1"

Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 170-2100 mbar, 276-825l/h, DN 25, 1"

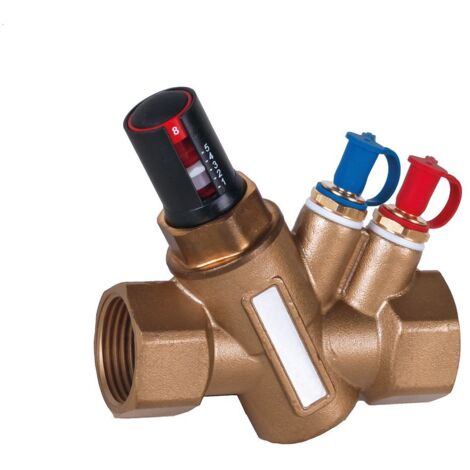

Der Resideo Voreinstellbarer Durchflussregler Kombi-VX aus Messing ist ein automatischer Durchflussregler für Heizungs- und Kühlsysteme. Er ermöglicht eine konstante Regelung des eingestellten Durchflusses, selbst bei wechselnden Druckverhältnissen. Geeignet für Wasser oder Glykolgemische nach VDI 2035 (bis maximal 50 % Glykol), kann dieser Regler sowohl im Vor- als auch im Rücklauf installiert werden. Eine digitale, von außen sichtbare Anzeige des Voreinstellwertes erleichtert die Bedienung.

Wie funktioniert der automatische Durchflussregler?

Der Kombi-VX Durchflussregler von Resideo passt den Durchfluss automatisch an, um den voreingestellten Wert konstant zu halten, selbst wenn sich der Systemdruck ändert. Dies ist entscheidend für einen effizienten und stabilen Betrieb von Heizungs- und Kühlsystemen. Der Durchflusswert kann bequem von außen am Ventil voreingestellt werden, wobei eine digitale Anzeige den aktuellen Einstellwert sichtbar macht. Die Verstellung erfolgt präzise über einen Einstellschlüssel.

Welche Vorteile bietet der Ventileinsatz?

Der Ventileinsatz des Resideo Kombi-VX ist in einer praktischen Kartuschenausführung gestaltet. Diese Konstruktion ermöglicht eine einfache Montage und Demontage, was besonders bei Wartungsarbeiten oder Anlagenspülungen von Vorteil ist. Die robuste Bauweise aus Messing bietet eine lange Lebensdauer und Beständigkeit gegenüber den gängigen Medien in Heizungs- und Kühlsystemen.

Für welche Medien und Temperaturen ist der Regler geeignet?

Der Durchflussregler Kombi-VX ist für den Einsatz mit Wasser sowie Glykolgemischen nach VDI 2035 mit einem Glykolanteil von bis zu 50 % konzipiert. Die Mediumtemperatur kann dabei in einem breiten Bereich von -20 °C bis 110 °C liegen, was eine flexible Anwendung in verschiedenen Systemen ermöglicht. Der Regler ist speziell für Heizungswasser geeignet und nicht für warmes Trinkwasser oder Leitungswasser vorgesehen.

Welche Anschlussmöglichkeiten und Messfunktionen sind vorhanden?

Der Resideo Durchflussregler verfügt über zylindrische Innengewinde (BSPP) für den Anschluss 1 und Anschluss 2, was eine einfache Integration in bestehende Rohrleitungssysteme ermöglicht. Die Nennweite beträgt DN 25. Für eine vereinfachte Messung sind SafeConTM Druckmessstutzen im Lieferumfang enthalten, die eine präzise Druckmessung unterstützen. Zudem ist der Regler mit einem Messanschluss und Messnippeln ausgestattet.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Nenndurchmesser: DN 25
• Nenndruck: PN 25
• Ausführung: mit Innengewinde
• Mediumtemperatur: -20 °C - 110 °C
• Differenzdruck: 170 - 2100 mbar
• Durchflussmenge: 276 - 825 l/h
• Hydraulischer Abgleich: dynamisch
• Geeignet für Handbedienung: ja
• Mit Messanschluss: ja

Der Resideo Voreinstellbarer Durchflussregler Kombi-VX aus Messing ist eine zuverlässige Lösung für den dynamischen hydraulischen Abgleich in Heizungs- und Kühlsystemen. Er ermöglicht eine präzise und konstante Durchflussregelung im Bereich von 276 bis 825 l/h bei einem Differenzdruck von 170 bis 2100 mbar. Die einfache Voreinstellung und die robuste Bauweise machen ihn zu einer effizienten Komponente für eine optimierte Anlagenleistung.

Lieferumfang

• 1x Resideo Voreinstellbarer Durchflussregler Kombi-VX
• 1x SafeConTM Druckmessstutzen

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5003FY10250825
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 25
• Voreinstellung plombier-/blockierbar: nein
• Hydraulischer Abgleich: dynamisch
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Max. Druckunterschied bei 20 °C: 2,0
• Länge Anschluss 1: 51
• Länge Anschluss 2: 51
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 25
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 102
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 110
• Nenndurchmesser: DN 25
