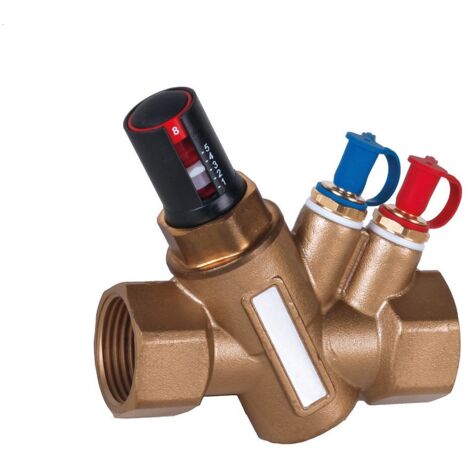

Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 350-4000 mbar, 238-896l/h, DN 25, 1"

Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 350-4000 mbar, 238-896l/h, DN 25, 1"

Der Resideo Voreinstellbarer Durchflussregler Kombi-VX ist ein automatischer Durchflussregler aus Messing, der speziell für Heizungs- und Kühlsysteme entwickelt wurde. Er sorgt für eine konstante Regelung des eingestellten Durchflusses auch bei wechselnden Druckverhältnissen. Der Regler ist für den Einbau in Vor- und Rücklauf geeignet und kann mit Wasser oder Glykolgemischen nach VDI 2035 (bis max. 50 %) betrieben werden. Er bietet einen Durchflussbereich von 238 bis 896 l/h bei einem Differenzdruck von 350 bis 4000 mbar (35 bis 400 kPa).

Wie funktioniert der Resideo Kombi-VX?

Der automatische Durchflussregler Resideo Kombi-VX hält den voreingestellten Durchfluss konstant, selbst wenn sich die Druckverhältnisse im System ändern. Die Voreinstellung des Durchflusswertes erfolgt von außen am Ventil mittels eines Einstellschlüssels. Eine digitale, von außen sichtbare Anzeige informiert über den aktuellen Voreinstellwert. Der Ventileinsatz ist in Kartuschenausführung gestaltet, was eine einfache Montage und Demontage ermöglicht, beispielsweise bei der Spülung der Anlage. Für eine vereinfachte Messung sind SafeConTM Druckmessstutzen im Lieferumfang enthalten.

Für welche Medien und Temperaturen ist der Kombi-VX geeignet?

Das Gehäuse des Durchflussreglers besteht aus robustem Messing. Das Gerät ist für den Einsatz mit Wasser oder Glykolgemischen geeignet, wobei der Glykolanteil gemäß VDI 2035 maximal 50 % betragen darf. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen -20 °C und 110 °C. Der Regler ist speziell für Heizungswasser konzipiert und nicht für warmes Trinkwasser oder Leitungswasser vorgesehen.

Welche Anschluss- und Einbaueigenschaften bietet der Kombi-VX?

Der Durchflussregler verfügt über zylindrische Innengewinde (BSPP) an beiden Anschlüssen mit einem Nenndurchmesser von DN 25. Er ist für den Einbau in Vor- und Rücklauf geeignet und besitzt eine Druckstufe von PN 25. Das Gerät ist für die Handbedienung ausgelegt und unterstützt den dynamischen hydraulischen Abgleich. Ein Messanschluss, ein Standanzeiger und Messnippel sind integriert.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Mediumtemperatur (Dauerbetrieb): -20 °C - 110 °C
• Durchflussbereich: 238 - 896 l/h
• Nennweite: DN 25
• Nenndruck: PN 25
• Differenzdruck: 350 - 4000 mbar (35 - 400 kPa)
• Anschluss: Innengewinde zylindrisch (BSPP)
• Hydraulischer Abgleich: dynamisch
• Mit Messanschluss: ja
• Geeignet für Heizungswasser: ja

Der Resideo Voreinstellbarer Durchflussregler Kombi-VX ist eine zuverlässige Lösung für den dynamischen hydraulischen Abgleich in Heizungs- und Kühlsystemen. Mit seinem robusten Messinggehäuse und der Fähigkeit, einen konstanten Durchfluss von 238 bis 896 l/h bei Medientemperaturen von -20 °C bis 110 °C zu ermöglichen, sorgt er für eine präzise und stabile Regelung. Die einfache Voreinstellung und die integrierten Messmöglichkeiten machen ihn zu einer effizienten Komponente für eine optimierte Anlagenleistung.

Lieferumfang

• 1x Resideo Voreinstellbarer Durchflussregler Kombi-VX
• 1x SafeConTM Druckmessstutzen

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5003FY20250896
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 25
• Voreinstellung plombier-/blockierbar: nein
• Hydraulischer Abgleich: dynamisch
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Max. Druckunterschied bei 20 °C: 4
• Länge Anschluss 1: 51
• Länge Anschluss 2: 51
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 25
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 102
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 110
• Nenndurchmesser: DN 25
