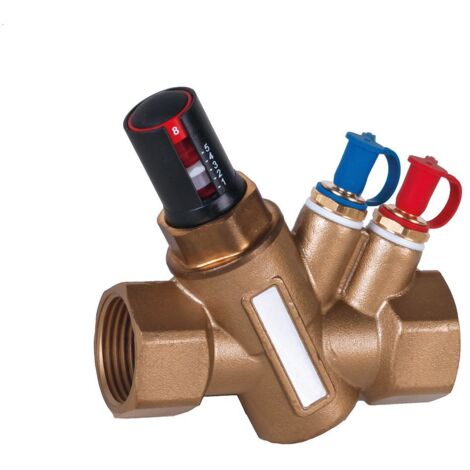

Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 350-4000 mbar, 138-615l/h, DN 25, 1"

Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 350-4000 mbar, 138-615l/h, DN 25, 1"

Der Resideo Voreinstellbare Durchflussregler Kombi-VX ist ein automatischer Durchflussregler aus Messing, der für den dynamischen hydraulischen Abgleich in Heizungs- und Kühlsystemen konzipiert wurde. Er ermöglicht eine konstante Regelung des eingestellten Durchflusses, selbst bei wechselnden Druckverhältnissen. Mit einem Durchflussbereich von 138 bis 615 l/h und einem Differenzdruckbereich von 350 bis 4000 mbar ist er eine zuverlässige Komponente. Der Regler ist für den Einbau in Vor- und Rücklauf geeignet und kompatibel mit Wasser sowie Glykolgemischen bis zu 50 Prozent nach VDI 2035. Die Nennweite beträgt DN 25 mit einem 1-Zoll-Innengewindeanschluss.

Wie wird der Durchfluss konstant geregelt?

Der Kombi-VX ist darauf ausgelegt, den eingestellten Durchflusswert in Heizungs- und Kühlsystemen konstant zu halten. Dies wird durch eine automatische Regelung erreicht, die unabhängig von schwankenden Druckverhältnissen im System agiert. Der gewünschte Durchflusswert kann bequem von außen am Ventil voreingestellt werden. Eine digitale, von außen sichtbare Anzeige des Voreinstellwertes sowie die Verstellung über einen Einstellschlüssel ermöglichen eine präzise Anpassung. Der Ventileinsatz in Kartuschenausführung erleichtert zudem die Montage und Demontage, beispielsweise bei Anlagenspülungen.

Welche Materialien und Medien sind kompatibel?

Das Gehäuse des Durchflussreglers besteht aus robustem Messing, was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Der Regler ist für den Einsatz mit Wasser oder Glykolgemischen geeignet, wobei der Glykolanteil maximal 50 % gemäß VDI 2035 betragen darf. Die zulässige Mediumtemperatur liegt im Dauerbetrieb zwischen -20 °C und 110 °C. Er ist speziell für Heizungswasser konzipiert und nicht für warmes Trinkwasser oder Leitungswasser geeignet.

Welche Anschluss- und Einbaueigenschaften hat der Kombi-VX?

Der Resideo Kombi-VX ist für den Einbau sowohl im Vorlauf als auch im Rücklauf von Heizungs- und Kühlsystemen konzipiert. Er verfügt über zylindrische Innengewindeanschlüsse (BSPP) mit einer Nennweite von DN 25 und einer Druckstufe von PN 25. Die Ausführung mit Innengewinde erleichtert die Integration in bestehende Rohrleitungen. Der Ventileinsatz in Kartuschenausführung ermöglicht eine einfache Montage und Demontage, was Wartungsarbeiten, wie beispielsweise die Anlagenspülung, vereinfacht.

Welche Funktionen unterstützen die Einstellung und Messung?

Zur präzisen Einstellung des Durchflusswertes wird ein spezieller Einstellschlüssel verwendet. Der voreingestellte Wert ist über eine digitale Anzeige von außen sichtbar, was die Kontrolle und Anpassung vereinfacht. Für eine vereinfachte Druckmessung sind SafeCon™ Druckmessstutzen im Lieferumfang enthalten, die eine genaue Überprüfung der Druckverhältnisse im System ermöglichen. Ein integrierter Standanzeiger und Messnippel erleichtern zusätzlich die Überwachung und Wartung.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Nennweite: DN 25
• Nenndruck: PN 25
• Anschluss: Innengewinde zylindrisch (BSPP)
• Mediumtemperatur: -20 °C bis 110 °C
• Differenzdruck: 350 bis 4000 mbar
• Durchflussbereich: 138 bis 615 l/h
• Hydraulischer Abgleich: dynamisch
• Mit Messanschluss: ja
• Mit Standanzeiger: ja

Der Resideo Voreinstellbare Durchflussregler Kombi-VX bietet eine präzise und zuverlässige Durchflussregelung für Heizungs- und Kühlsysteme. Mit seinem robusten Messinggehäuse, dem breiten Durchflussbereich von 138 bis 615 l/h und einem Differenzdruckbereich von 350 bis 4000 mbar sorgt er für eine konstante Leistung und trägt zur Effizienz der Anlage bei. Die einfache Voreinstellung und die Möglichkeit zur Druckmessung machen ihn zu einer praktischen Komponente für Fachhandwerker und Systembetreiber.

Lieferumfang

• 1x Resideo Voreinstellbarer Durchflussregler Kombi-VX
• 1x SafeCon™ Druckmessstutzen

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5003FY20250615
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 25
• Voreinstellung plombier-/blockierbar: nein
• Hydraulischer Abgleich: dynamisch
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Max. Druckunterschied bei 20 °C: 4
• Länge Anschluss 1: 51
• Länge Anschluss 2: 51
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 25
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 102
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 110
• Nenndurchmesser: DN 25
