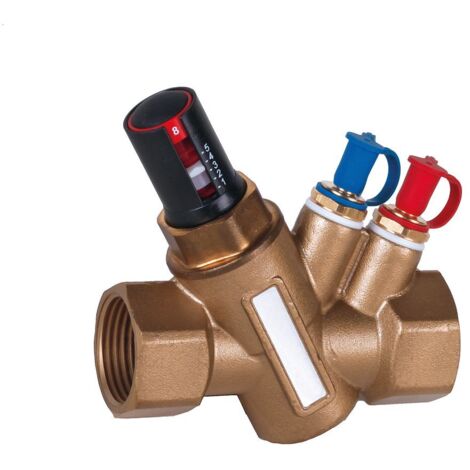

Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 300-4000 mbar, 406-1270l/h, DN 25, 1"

Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 300-4000 mbar, 406-1270l/h, DN 25, 1"

Der Resideo Voreinstellbare Durchflussregler Kombi-VX ist ein automatischer Durchflussregler aus Messing, der speziell für Heizungs- und Kühlsysteme entwickelt wurde. Er sorgt für eine konstante Regelung des eingestellten Durchflusses auch bei wechselnden Druckverhältnissen und eignet sich für den Einbau in Vor- und Rücklauf. Das Gerät ist für Wasser oder Glykolgemische bis maximal 50 % nach VDI 2035 ausgelegt und bietet eine Durchflussmenge von 406 bis 1270 Litern pro Stunde bei einem Differenzdruck von 300 bis 4000 mbar.

Wie funktioniert der voreinstellbare Durchflussregler Kombi-VX?

Der Durchflussregler arbeitet automatisch und hält den eingestellten Durchfluss konstant, selbst wenn sich die Druckverhältnisse im System ändern. Die Voreinstellung des Durchflusswertes erfolgt von außen am Ventil mittels eines Einstellschlüssels. Eine digitale Anzeige des Voreinstellwertes ist von außen sichtbar, was eine einfache Kontrolle ermöglicht. Der Ventileinsatz ist als Kartusche ausgeführt, was die Montage und Demontage, beispielsweise bei der Anlagenspülung, erleichtert.

Für welche Medien und Einsatzbereiche ist der Durchflussregler geeignet?

Das Gehäuse des Kombi-VX besteht aus robustem Messing und ist für den Einsatz mit Wasser oder Glykolgemischen bis zu 50 % nach VDI 2035 geeignet. Die zulässige Mediumtemperatur liegt zwischen minus 20 und 110 Grad Celsius. Das Produkt ist speziell für Heizungswasser konzipiert und nicht für Trinkwasser oder Leitungswasser geeignet. Typische Einsatzbereiche sind Heizungs- und Kühlsysteme, in denen ein dynamischer hydraulischer Abgleich erforderlich ist.

Welche Anschluss- und Bauarten bietet der Kombi-VX?

Der Durchflussregler verfügt über zylindrische Innengewinde (BSPP) an beiden Anschlüssen mit einem Nenndurchmesser von DN 25 und einer Anschlusslänge von jeweils 51 mm. Die Druckstufe beträgt PN 25, und der maximale Arbeitsdruck liegt bei 25 bar. Das Gerät ist unbehandelt und nicht mit einer Isolierung oder einem Thermometer ausgestattet. Es ist für die Handbedienung ausgelegt und verfügt über einen Standanzeiger.

Wie unterstützt der Kombi-VX die Messung und Einstellung des Durchflusses?

Die Verstellung des Durchflusses erfolgt über einen Einstellschlüssel, der eine präzise Anpassung ermöglicht. Die digitale Anzeige des voreingestellten Wertes ist von außen sichtbar, was die Kontrolle erleichtert. Zusätzlich ist ein SafeCon Druckmessstutzen integriert, der eine vereinfachte und sichere Druckmessung ermöglicht. Das Gerät ist nicht motorgesteuert und verfügt über kein Entleerungsventil.

Technische Daten

• Werkstoff Gehäuse: Messing
• Nennweite: DN 25
• Nenndruck: PN 25
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchflussbereich: 406 bis 1270 l/h
• Differenzdruck: 300 bis 4000 mbar (35 bis 400 kPa)
• Mediumtemperatur: -20 bis 110 °C
• Maximaler Arbeitsdruck: 25 bar
• Länge Anschluss 1 und 2: 51 mm
• Hydraulischer Abgleich: dynamisch
• Bedienung: manuell über Einstellschlüssel
• Messanschluss: SafeCon Druckmessstutzen

Der Resideo Durchflussregler Kombi-VX bietet eine zuverlässige und präzise Regelung des Durchflusses in Heizungs- und Kühlsystemen. Mit seiner robusten Messingausführung, der einfachen Voreinstellung und der integrierten Messmöglichkeit unterstützt er den hydraulischen Abgleich und trägt zur effizienten Systemsteuerung bei. Die Durchflussmenge von bis zu 1270 l/h und der hohe maximale Arbeitsdruck von 25 bar machen ihn vielseitig einsetzbar.

Lieferumfang

• 1x Resideo Voreinstellbarer Durchflussregler Kombi-VX
• 1x SafeConTM Druckmessstutzen

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5003FY20251270
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 25
• Voreinstellung plombier-/blockierbar: nein
• Hydraulischer Abgleich: dynamisch
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Max. Druckunterschied bei 20 °C: 4
• Länge Anschluss 1: 51
• Länge Anschluss 2: 51
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 25
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 102
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 110
• Nenndurchmesser: DN 25
