Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 300-4000 mbar, 406-1270l/h, DN 20, 3/4"

Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 300-4000 mbar, 406-1270l/h, DN 20, 3/4"

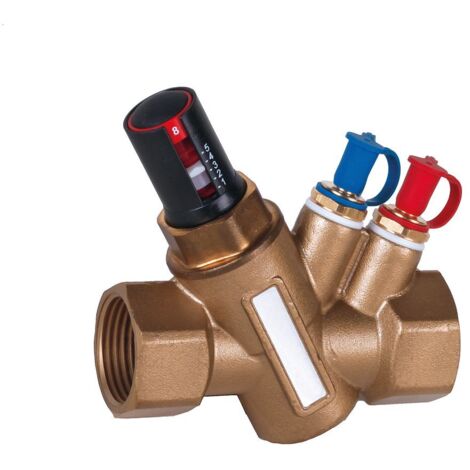

Der Resideo voreinstellbare Durchflussregler Kombi-VX aus Messing ist ein automatischer Durchflussregler für Heizungs- und Kühlsysteme. Er ermöglicht eine konstante Regelung des eingestellten Durchflusses, selbst bei wechselnden Druckverhältnissen. Mit einem Durchflussbereich von 406 bis 1270 l/h und einer Nennweite von DN 20 (3/4") ist dieses Ventil für den Einbau in Vor- und Rücklauf konzipiert.

Wie funktioniert die Durchflussregelung?

Der Kombi-VX Durchflussregler sorgt für eine automatische und konstante Regelung des Durchflusses in Heizungs- und Kühlsystemen. Der gewünschte Durchflusswert kann von außen am Ventil präzise voreingestellt werden. Eine digitale, von außen sichtbare Anzeige des Voreinstellwertes erleichtert die Einstellung und Kontrolle. Die Verstellung erfolgt komfortabel über einen Einstellschlüssel.

Welche Materialien und Medien sind geeignet?

Das Gehäuse des Durchflussreglers besteht aus robustem Messing. Das Ventil ist für den Einsatz mit Wasser oder Glykolgemischen gemäß VDI 2035 (bis maximal 50 % Glykolanteil) geeignet. Die Mediumtemperatur kann dabei zwischen -20 °C und 110 °C liegen.

Welche Bau- und Anschlussmerkmale besitzt der Kombi-VX?

Der Durchflussregler verfügt über zylindrische Innengewinde (BSPP) an beiden Anschlüssen mit einer Nennweite von DN 20. Er ist für einen Nenndruck von PN 25 ausgelegt und kann in Vor- und Rücklauf installiert werden. Die Oberfläche ist unbehandelt.

Wie wird die Messung vereinfacht?

Für eine vereinfachte und präzise Messung ist der Durchflussregler mit SafeConTM Druckmessstutzen ausgestattet. Diese sind im Lieferumfang enthalten und tragen zu einer effizienten Inbetriebnahme und Wartung des Systems bei. Der dynamische hydraulische Abgleich unterstützt die optimale Funktion.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Durchflussbereich: 406 - 1270 l/h
• Nennweite: DN 20
• Nenndruck: PN 25
• Mediumtemperatur: -20 °C - 110 °C
• Differenzdruck: 35 - 400 kPa
• Anschlüsse: Innengewinde zylindrisch (BSPP)
• Hydraulischer Abgleich: dynamisch
• Mit Messanschluss: ja
• Geeignet für Heizungswasser: ja

Der Resideo Voreinstellbare Durchflussregler Kombi-VX bietet eine zuverlässige Lösung für die präzise Durchflussregelung in Heizungs- und Kühlsystemen. Seine robuste Messingkonstruktion, der breite Durchflussbereich von 406 bis 1270 l/h und die einfache Voreinstellung mit digitaler Anzeige machen ihn zu einer effizienten Komponente für den dynamischen hydraulischen Abgleich. Die Eignung für Wasser und Glykolgemische bei Temperaturen von -20 °C bis 110 °C unterstreicht die vielseitige Einsetzbarkeit.

Lieferumfang

• 1x Resideo Voreinstellbarer Durchflussregler Kombi-VX
• 1x SafeConTM Druckmessstutzen

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5003FY20201270
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 20
• Voreinstellung plombier-/blockierbar: nein
• Hydraulischer Abgleich: dynamisch
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Max. Druckunterschied bei 20 °C: 4
• Länge Anschluss 1: 47,5
• Länge Anschluss 2: 47,5
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 25
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 95
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 110
• Nenndurchmesser: DN 20
