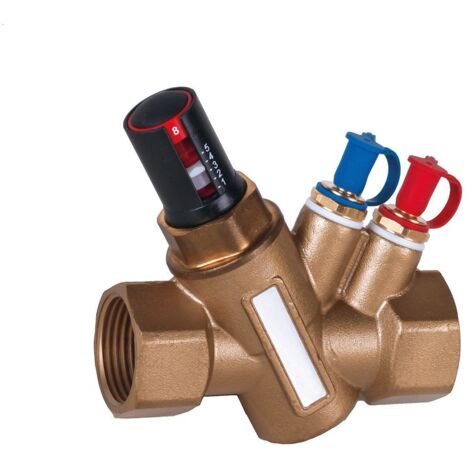

Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 170-2100 mbar, 276-825l/h, DN 20, 3/4"

Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 170-2100 mbar, 276-825l/h, DN 20, 3/4"

Der Resideo Voreinstellbare Durchflussregler Kombi-VX aus Messing ist ein automatischer Durchflussregler für Heizungs- und Kühlsysteme. Er ermöglicht eine konstante Regelung des eingestellten Durchflusses auch bei wechselnden Druckverhältnissen und ist für den Einbau in Vor- und Rücklauf geeignet. Mit einer Nennweite von DN 20 und einem Durchflussbereich von 276 bis 825 l/h bietet er eine präzise Steuerung für Wasser oder Glykolgemische bis maximal 50 % nach VDI 2035.

Wie funktioniert der Durchflussregler Kombi-VX?

Der Resideo Kombi-VX arbeitet als automatischer Durchflussregler, der den eingestellten Durchflusswert konstant hält, unabhängig von schwankenden Druckverhältnissen im System. Dies ermöglicht einen dynamischen hydraulischen Abgleich und trägt zur Effizienz von Heizungs- und Kühlsystemen bei. Die Voreinstellung des Durchflusswertes erfolgt von außen am Ventil mittels eines Einstellschlüssels. Eine digitale, von außen sichtbare Anzeige informiert über den aktuellen Voreinstellwert, was eine einfache Kontrolle ermöglicht. Der Ventileinsatz ist als Kartusche ausgeführt, was eine unkomplizierte Montage und Demontage, beispielsweise bei der Anlagenspülung, erlaubt.

Für welche Medien und Temperaturen ist der Kombi-VX geeignet?

Das Gehäuse des Durchflussreglers besteht aus Messing, was eine hohe Beständigkeit sicherstellt. Er ist für den Einsatz mit Wasser oder Glykolgemischen bis zu 50 % nach VDI 2035 ausgelegt. Die zulässige Mediumtemperatur liegt im Dauerbetrieb zwischen -20 °C und 110 °C. Der Regler ist speziell für Heizungswasser konzipiert und nicht für warmes Trinkwasser oder Leitungswasser geeignet.

Welche Anschluss- und Druckeigenschaften hat der Kombi-VX?

Der Durchflussregler verfügt über zylindrische Innengewinde (BSPP) an beiden Anschlüssen mit einer Nennweite von DN 20. Die Druckstufe beträgt PN 25, der maximale Arbeitsdruck liegt bei 25 bar. Der Differenzdruckbereich, in dem der Regler arbeitet, liegt zwischen 170 und 2100 mbar (17 bis 210 kPa).

Wie unterstützt der Kombi-VX die Messung und den hydraulischen Abgleich?

Der Durchflussregler ist mit einem SafeConTM Druckmessstutzen ausgestattet, der eine vereinfachte Messung ermöglicht und im Lieferumfang enthalten ist. Zudem verfügt das Gerät über einen Standanzeiger und Messnippel, die eine präzise Kontrolle des Durchflusses erlauben. Der hydraulische Abgleich erfolgt dynamisch, was eine optimale Systemeffizienz unterstützt.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Nennweite: DN 20
• Anschluss: 3/4" Innengewinde zylindrisch (BSPP)
• Durchflussmenge: 276 bis 825 l/h
• Differenzdruckbereich: 170 bis 2100 mbar
• Mediumtemperatur (Dauerbetrieb): -20 °C bis 110 °C
• Maximaler Arbeitsdruck: 25 bar
• Druckstufe: PN 25
• Hydraulischer Abgleich: dynamisch
• Mit Messanschluss: ja

Der Resideo Voreinstellbare Durchflussregler Kombi-VX bietet eine zuverlässige und präzise Lösung für den hydraulischen Abgleich in Heizungs- und Kühlsystemen. Seine robuste Messingkonstruktion, die einfache Voreinstellung und die integrierte Messmöglichkeit unterstützen eine effiziente Systemsteuerung. Mit einem konstanten Durchfluss von 276 bis 825 l/h und einem Differenzdruckbereich von 170 bis 2100 mbar ist er eine vielseitige Komponente für eine stabile Anlagenperformance.

Lieferumfang

• 1x Resideo Voreinstellbarer Durchflussregler Kombi-VX
• 1x Einstellschlüssel
• 1x SafeConTM Druckmessstutzen

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5003FY10200825
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 20
• Voreinstellung plombier-/blockierbar: nein
• Hydraulischer Abgleich: dynamisch
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Max. Druckunterschied bei 20 °C: 2,0
• Länge Anschluss 1: 47,5
• Länge Anschluss 2: 47,5
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 25
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 95
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 110
• Nenndurchmesser: DN 20
