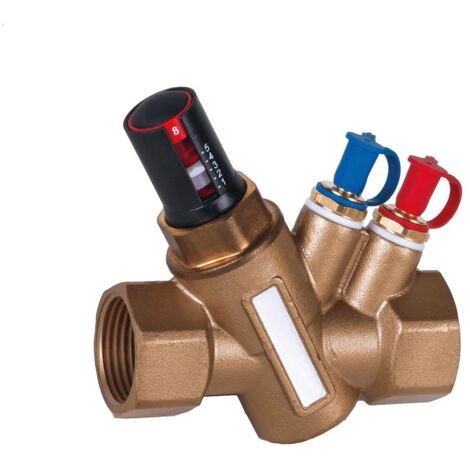

Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 350-4000 mbar, 138-615l/h, DN 20, 3/4"

Resideo Voreinstellbarer Durchflussregler Kombi-VX, Messing, 350-4000 mbar, 138-615l/h, DN 20, 3/4"

Der Resideo Voreinstellbarer Durchflussregler Kombi-VX aus Messing ist ein automatischer Durchflussregler für Heizungs- und Kühlsysteme. Er ermöglicht eine konstante Regelung des eingestellten Durchflusses, selbst bei wechselnden Druckverhältnissen. Mit einem Durchflussbereich von 138 bis 615 Litern pro Stunde und einem Differenzdruckbereich von 350 bis 4000 mbar (35 bis 400 kPa) ist er vielseitig einsetzbar. Der Regler ist für den Einbau in Vor- und Rücklauf vorgesehen und eignet sich für Wasser oder Glykolgemische nach VDI 2035.

Wie funktioniert der Resideo Kombi-VX?

Der automatische Durchflussregler von Resideo ist speziell für den Einsatz in Heizungs- und Kühlsystemen konzipiert. Er stellt sicher, dass der voreingestellte Durchflusswert konstant gehalten wird, unabhängig von Schwankungen im Systemdruck. Die Voreinstellung des Durchflusswertes kann bequem von außen am Ventil über einen Einstellschlüssel vorgenommen werden. Eine digitale, von außen sichtbare Anzeige informiert über den aktuellen Voreinstellwert, was die Einstellung und Kontrolle erleichtert.

Für welche Medien und Einsatzbereiche ist der Durchflussregler geeignet?

Der Kombi-VX ist für den Einsatz mit Wasser und Glykolgemischen bis zu 50 % Glykolanteil nach VDI 2035 ausgelegt. Er ist speziell für Heizungswasser geeignet und kann in Heizungs- und Kühlsystemen verwendet werden. Die zulässige Mediumtemperatur liegt im Bereich von -20 °C bis 110 °C. Der Regler ist nicht für warmes Trinkwasser oder Leitungswasser vorgesehen.

Welche Anschluss- und Werkstoffmerkmale besitzt der Durchflussregler?

Das Gehäuse des Durchflussreglers besteht aus robustem Messing. Er verfügt über zylindrische Innengewinde (BSPP) an beiden Anschlüssen mit einer Nennweite von DN 20 (3/4 Zoll). Die Anschlusslängen betragen jeweils 47,5. Der Regler ist für einen Nenndruck von PN 25 ausgelegt.

Wie wird die Messung und der hydraulische Abgleich vereinfacht?

Für eine vereinfachte und zuverlässige Messung ist der Durchflussregler mit SafeConTM Druckmessstutzen ausgestattet, die im Lieferumfang enthalten sind. Dies ermöglicht eine effiziente Überprüfung der Systemparameter. Zudem verfügt der Regler über einen Standanzeiger und Messnippel, die eine genaue Kontrolle des eingestellten Durchflusses erlauben. Der hydraulische Abgleich erfolgt dynamisch, was eine optimale Systembalance sicherstellt.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Mediumtemperatur: -20 °C - 110 °C
• Durchflussbereich: 138 - 615 l/h
• Differenzdruck: 350 - 4000 mbar (35 - 400 kPa)
• Nennweite: DN 20
• Nenndruck: PN 25
• Anschluss: Innengewinde zylindrisch (BSPP)
• Länge Anschluss 1: 47,5
• Länge Anschluss 2: 47,5
• Hydraulischer Abgleich: dynamisch

Der Resideo Durchflussregler Kombi-VX aus Messing bietet eine zuverlässige und präzise Durchflussregelung für Heizungs- und Kühlsysteme. Mit seinem robusten Gehäuse, der einfachen Voreinstellung und der integrierten Messmöglichkeit unterstützt er eine effiziente und sichere Systemsteuerung. Er deckt einen Durchflussbereich von 138 bis 615 Litern pro Stunde ab und ist für einen Differenzdruck von 350 bis 4000 mbar ausgelegt.

Lieferumfang

• 1x Resideo Voreinstellbarer Durchflussregler Kombi-VX
• 1x Einstellschlüssel
• 1x SafeConTM Druckmessstutzen

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5003FY20200615
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 20
• Voreinstellung plombier-/blockierbar: nein
• Hydraulischer Abgleich: dynamisch
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Max. Druckunterschied bei 20 °C: 4
• Länge Anschluss 1: 47,5
• Länge Anschluss 2: 47,5
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 25
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 95
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 110
• Nenndurchmesser: DN 20
