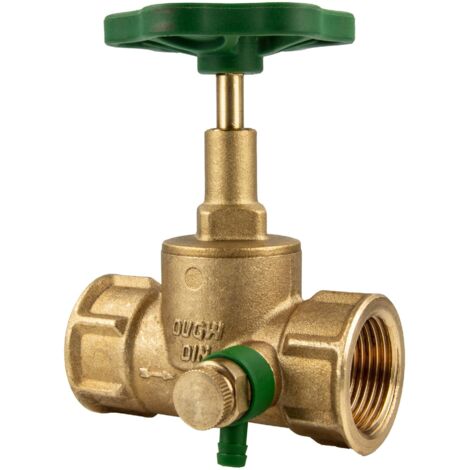

JS Durchgangsventil Rp 1 1/2 (DN 40) mit Entleerungsventil und steigender Spindel Typ 1110

Schlösser Durchgangsventil mit Muffenanschluss, Entleerung und steigender Spindel, DN 40, 1 1/2" IG

Die Anforderungen und technischen Spezifikationen an das Produkt sind der Norm DIN 1988 Technische Regeln für Trinkwasser - Installation zu entnehmen.

0011104000001 Schlösser Durchgangsventil Anschluss: IG, mit Entleerung steigende Spindel Werkstoff nach TrinkwV und UBA Gehäuse Messing Oberteil Messing Dichtungen EPDM Griffwerkstoff Polyamid DN 40 Anschlussart Innengewinde Anschluss Rp 1 1/2 Betriebsdruck max. 16 bar (PN 16) Betriebstemperatur max. 90 Grad G-Gewinde ISO 228 Teil 1 Trinkwasserverordnung DIN EN 1717 Ventil nach Absprache auch mit PTFE-Dichtung lieferbar, Endnummer -002 Techn.- u. Zertifikatsänd. vorbehalten Made in Germany Fabrikat Schlösser Marktmodell Ventil nach Absprache auch mit PTFE-Dichtung lieferbar, Endnummer -002 Techn.- u. Zertifikatsänd. vorbehalten

Produktspezifikation

• Hersteller-Warengruppe: Warengruppe 1
• Hersteller-Produktgruppe: Durchgangsventil
• Hersteller-Artikelnummer: 0011104000001
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Werkstoff des Gehäuses: Messing
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Spindel und/oder Handrad ansteigend: ja
• Mit Entleerungsventil: ja
• Länge Anschluss 1: 18,5
• Länge Anschluss 2: 18,5
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 16
• Höhe Handgriff/Handrad: 18
• Länge Handgriff/Durchmesser Handrad: 80
• Winkel der Spindel: 90
• Bedienung über Handrad: ja
• Rohraußendurchmesser Anschluss: 47,8
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: nein
• Mit Ablassmöglichkeit (Anschluss): ja
• Nenndurchmesser: 1 1/2 Zoll (40)
• Werkstoffgüte des Gehäuses: CuZn40Pb2 (CW617N)
• Typenzulassung nach BBR/EKS: nein
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Werkstoff des Gehäuses: Messing
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Spindel und/oder Handrad ansteigend: ja
• Mit Entleerungsventil: ja
• Länge Anschluss 1: 18,5
• Länge Anschluss 2: 18,5
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 16
• Höhe Handgriff/Handrad: 18
• Länge Handgriff/Durchmesser Handrad: 80
• Winkel der Spindel: 90
• Bedienung über Handrad: ja
• Rohraußendurchmesser Anschluss: 47,8
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: nein
• Mit Ablassmöglichkeit (Anschluss): ja
• Nenndurchmesser: 1 1/2 Zoll (40)
• Werkstoffgüte des Gehäuses: CuZn40Pb2 (CW617N)
• Typenzulassung nach BBR/EKS: nein
