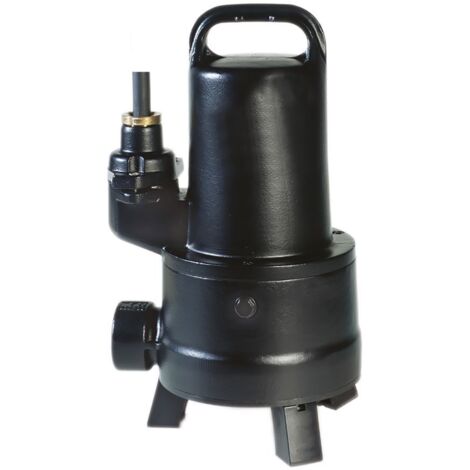

Die Jung Pumpen Schmutzwasserpumpe US 103 E 230V ist eine explosionsgeschützte Tauchmotorpumpe, die für den zuverlässigen Einsatz in Umgebungen mit stark verschmutztem Wasser konzipiert wurde. Sie ist ideal für die Förderung von Abwasser mit Beimengungen bis zu 30 mm Korngröße, ausgenommen Steine. Typische Anwendungsbereiche umfassen faserführendes Abwasser in Wäschereien und Gemeinschafts-Waschanlagen sowie Abwasser aus Haushaltsmaschinen wie Geschirrspülern und Waschmaschinen, auch bei Kochvorgängen. Die Pumpe wird ohne Schaltautomatik geliefert und bietet hohe Betriebssicherheit.

Wie ist die Pumpe konstruiert und welche Materialien werden verwendet?

Die Schmutzwasserpumpe US 103 E ist eine vertikal einstufige Tauchmotorpumpe mit horizontalem Druckabgang. Das Motorgehäuse und das Ringgehäuse bestehen aus Grauguss (Werkstoffgüte EN-GJL-200 bzw. Gusseisen GG 25), was eine hohe Stabilität und Langlebigkeit sicherstellt. Die Rotorwelle ist aus Edelstahl gefertigt und voll gekapselt, während Laufrad und Standfüße aus robustem Kunststoff bestehen. Für eine hohe Betriebssicherheit verfügt die Pumpe über eine trockenlaufsichere, mediumseitige Siliciumkarbid-Gleitringdichtung und motorseitig über einen zweifachen Radialwellendichtring. Eine kontrollierbare Ölkammer ermöglicht die Überprüfung der Dichtungen. Die Leitungseinführung ist längswasserdicht vergossen und auswechselbar.

Welche technischen Leistungsmerkmale bietet die US 103 E?

Die Pumpe erreicht eine maximale Fördermenge von 28 m³/h und eine maximale Förderhöhe von 13 m. Die Motorausgangsleistung (P2) beträgt 0,98 kW bei einer Drehzahl von 2705 1/min. Die Bemessungsspannung liegt bei 230 V bei einer Frequenz von 50 Hz und einem Nennstrom von 6 A. Die Pumpe ist für eine Umgebungstemperatur von 1 bis 40 °C und eine Mediumtemperatur im Dauerbetrieb von ebenfalls 1 bis 40 °C ausgelegt. Die maximale Eintauchtiefe beträgt 10 m.

Welche Schutz- und Sicherheitsmerkmale sind vorhanden?

Die US 103 E ist explosionsgeschützt nach ATEX mit der Kennzeichnung II 2 G Ex d IIB T4Gb PTB 11 ATEX 1114 X und verfügt über die Schutzart IP68, was einen dauerhaften Betrieb unter Wasser ermöglicht. Ein eingebauter, automatisch wieder einschaltender, temperaturabhängiger Motorschutz durch Wicklungsthermostate ist integriert. Die Funktion der Wicklungsthermostate muss durch eine passende Steuerung sichergestellt werden. Zusätzlich ist ein Überstromauslöser oder Motorschutzschalter erforderlich. Die Pumpe besitzt keine integrierte Schaltautomatik und ist nicht für trockene Aufstellung geeignet.

Wie erfolgt der Anschluss und welche Abmessungen hat die Pumpe?

Der elektrische Anschluss erfolgt über eine 10 m lange Netzleitung des Typs H07RN-F 6G1,5 mit freiem Ende. Der Druckstutzen besitzt einen Nenndurchmesser von 1 1/2 Zoll mit einem zylindrischen Innengewinde (BSPP). Die Pumpe hat einen Durchmesser von 220 mm, eine Höhe von 360 mm und ein Gewicht von 21,5 kg.

Technische Daten

• Max. Volumenstrom: 28 m³/h
• Max. Förderhöhe: 13 m
• Motorausgangsleistung (P2): 0,98 kW
• Drehzahl: 2705 1/min
• Nennstrom: 6 A
• Schutzart: IP68
• Max. Partikelgröße: 30 mm
• Kabellänge: 10 m
• Gewicht: 21,5 kg
• Anschluss Auslassseite: 1 1/2 Zoll Innengewinde

Die Jung Pumpen Schmutzwasserpumpe US 103 E bietet eine robuste und sichere Lösung für die Förderung von stark verschmutztem und faserführendem Abwasser. Mit einer Motorausgangsleistung von 0,98 kW, einem maximalen Volumenstrom von 28 m³/h und einer maximalen Förderhöhe von 13 m ist sie für anspruchsvolle Anwendungen in gewerblichen und industriellen Bereichen geeignet. Die explosionsgeschützte Ausführung und die Schutzart IP68 ermöglichen einen zuverlässigen Betrieb auch unter herausfordernden Bedingungen.

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: US 73 + 103 EX
• Hersteller-Artikelnummer: JP09294
• Nennstrom: 6
• Gewicht: 21,5
• Anzahl der Phasen: 1
• Eintauchtiefe: 10
• Kabellänge: 10
• Max. Volumenstrom: 28
• Max. Förderhöhe: 13
• Drehzahl: 2705
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Kabel
• Bemessungsspannung: 207 - 253
• Explosionsgeschützt: ja
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Motorgehäuses: Gusseisen
• Werkstoffgüte des Motorgehäuses: Gusseisen EN-GJL-200 (GG 20)
• Aufgenommene Motorleistung (P1) pro Motor: 1,37
• Motorausgangsleistung (P2): 0,98
• Volumenstrom (BEP): 12
• Förderhöhe bei Volumenstrom (BEP): 79
• Nennbetriebsart: S2 15 min
• Mit Trockenlaufschutz: nein
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 220
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 1,3
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 360
• Pumpenschaltung: ohne
• Isolationsklasse nach IEC: F
• Max. Partikelgröße: 30
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Geeignet für trockene Aufstellung: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
