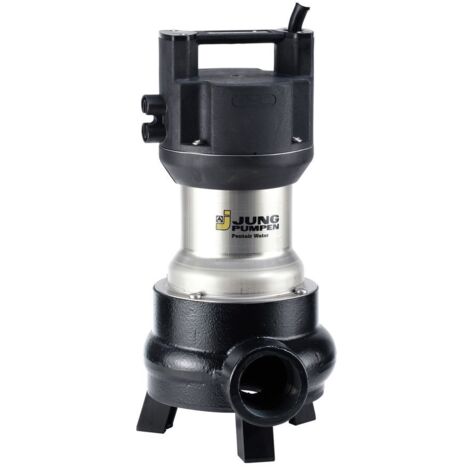

Jung Pumpen Schmutzwasserpumpe US 155 D 400V ohne Schaltautomatik, 10m Leitung

Jung Pumpen Schmutzwasserpumpe US 155 D 400V ohne Schaltautomatik, 10m Leitung

Die Jung Pumpen Schmutmutzwasserpumpe US 155 D 400V ohne Schaltautomatik ist eine robuste Tauchmotorpumpe, die für die Förderung von stark verschmutztem Abwasser mit groben Beimengungen bis zu 50 mm Korngröße konzipiert wurde. Mit ihrer 10 Meter langen Anschlussleitung und der Auslegung für 400 V ist sie ideal für anspruchsvolle Entwässerungsaufgaben in gewerblichen oder privaten Bereichen, wo eine zuverlässige und verstopfungsfreie Förderung von Feststoffen und Fasern erforderlich ist.

Wie ist die Jung Pumpen US 155 D konstruiert und welche Materialien werden verwendet?

Die US 155 D ist eine vertikal einstufige Tauchmotorpumpe mit einem horizontalen Druckabgang, die für hohe Betriebssicherheit steht. Der Pumpenkopf, das Laufrad und die Standfüße bestehen aus robustem Kunststoff. Das Motorgehäuse und die Rotorwelle sind aus voll gekapseltem Edelstahl 304 (1.4301) gefertigt, während das Ringgehäuse aus Gusseisen GG 25 (GJL-250) besteht. Eine integrierte Spüleinrichtung unterstützt die Effizienz. Die Pumpe ist voll überflutbar und trockenlaufsicher auf der Mediumseite. Die Bauart ist LGA geprüft nach DIN EN 12050 sowie VDE und TÜV Bauart geprüft.

Welche Dichtungstechnik und Schutzmechanismen sind integriert?

Für eine hohe Dichtigkeit und Langlebigkeit verfügt die Pumpe über eine mediumseitige, drehrichtungsunabhängige Siliciumkarbid-Gleitringdichtung. Motorseitig ist ein zweifacher Radialwellendichtring verbaut, ergänzt durch eine kontrollierbare Ölkammer zur Überprüfung der Dichtungen. Die längswasserdicht vergossene Leitungseinführung ist auswechselbar. Ein eingebauter, automatisch wieder einschaltender, temperaturabhängiger Motorschutz durch Wicklungsthermostate schützt den Motor vor Überhitzung.

Welche Leistungsdaten bietet die US 155 D und für welche Bedingungen ist sie geeignet?

Die Pumpe erreicht eine maximale Förderhöhe von 13 Metern und einen maximalen Volumenstrom von 31 m³/h. Die Motorausgangsleistung (P2) beträgt 1,41 kW bei einer Drehzahl von 2815 1/min. Sie ist für den Dauerbetrieb (Nennbetriebsart S1) ausgelegt und arbeitet mit einer Bemessungsspannung von 360 bis 440 V bei 50 Hz im Dreiphasenbetrieb. Die Schutzart IP68 ermöglicht einen dauerhaften Betrieb unter Wasser. Die Umgebungstemperatur sowie die Mediumtemperatur dürfen im Dauerbetrieb zwischen 1 und 40 Grad Celsius liegen. Die Pumpe ist nicht explosionsgeschützt und nicht für die trockene Aufstellung geeignet. Die maximale Partikelgröße, die gefördert werden kann, beträgt 50 mm. Die maximale Eintauchtiefe liegt bei 10 Metern.

Wie erfolgt der elektrische Anschluss der Schmutzwasserpumpe?

Die Pumpe verfügt über eine 10 Meter lange Netzleitung des Typs H07RN-F 4G1,0 mit freiem Ende. Dies ermöglicht den direkten Anschluss an eine externe Doppelsteuerung, da keine Schaltautomatik integriert ist. Die Isolationsklasse des Motors entspricht Klasse B.

Technische Daten

• Maximale Förderhöhe: 13 m
• Maximaler Volumenstrom: 31 m³/h
• Motorausgangsleistung (P2): 1,41 kW
• Drehzahl: 2815 1/min
• Spannung: 400 V, 3-phasig
• Schutzart: IP68
• Kabellänge: 10 m
• Eintauchtiefe: 10 m
• Maximale Partikelgröße: 50 mm
• Druckstutzen: 2 Zoll innen

Die Jung Pumpen Schmutzwasserpumpe US 155 D 400V bietet eine leistungsstarke und sichere Lösung für die Förderung von stark verschmutztem Abwasser. Mit einer Motorausgangsleistung von 1,41 kW, einer maximalen Förderhöhe von 13 Metern und einem Volumenstrom von bis zu 31 m³/h bewältigt sie anspruchsvolle Aufgaben zuverlässig. Die robuste Bauweise aus Edelstahl und Gusseisen, kombiniert mit der Schutzart IP68, macht sie zu einer langlebigen Komponente für den professionellen Einsatz.

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: US 75 + 105
• Hersteller-Artikelnummer: JP09390
• Nennstrom: 3,1
• Gewicht: 16,5
• Anzahl der Phasen: 3
• Eintauchtiefe: 7
• Kabellänge: 10
• Max. Volumenstrom: 32
• Max. Förderhöhe: 13
• Drehzahl: 2815
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Kabel
• Bemessungsspannung: 360 - 440
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Motorgehäuses: rostfreier Stahl
• Werkstoffgüte des Motorgehäuses: Edelstahl 304 (1.4301)
• Aufgenommene Motorleistung (P1) pro Motor: 1,7
• Motorausgangsleistung (P2): 1,41
• Volumenstrom (BEP): 16,5
• Förderhöhe bei Volumenstrom (BEP): 88,5
• Nennbetriebsart: S1
• Mit Trockenlaufschutz: nein
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 202
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 1,3
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 450
• Pumpenschaltung: ohne
• Isolationsklasse nach IEC: B
• Max. Partikelgröße: 50
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Geeignet für trockene Aufstellung: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Nenndurchmesser, Anschluss Auslassseite: 2 Zoll (50)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
