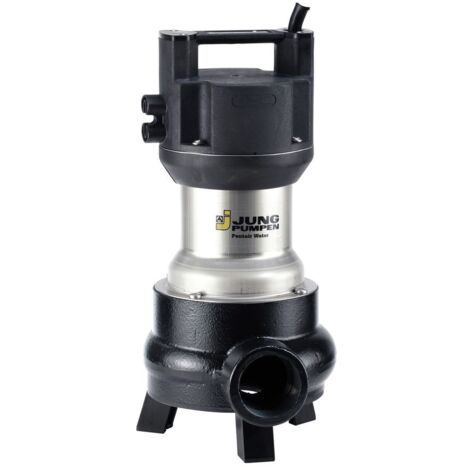

Jung Pumpen Schmutzwasserpumpe US 75 D 400V ohne Schaltautomatik, 10m Leitung

Jung Pumpen Schmutzwasserpumpe US 75 D 400V ohne Schaltautomatik, 10m Leitung

Die Jung Pumpen Schmutzwasserpumpe US 75 D 400V ohne Schaltautomatik mit 10m Leitung ist eine robuste Tauchmotorpumpe, die für die Förderung von stark verschmutztem Abwasser mit groben Beimengungen bis zu 50 mm Korngröße entwickelt wurde. Sie ist ideal für Anwendungen, bei denen eine verstopfungsfreie und zuverlässige Förderung von Abwasser mit Feststoffen und Fasern erforderlich ist, wie beispielsweise in der Abwasserentsorgung, bei der Entwässerung von Baugruben oder Kellern. Die Pumpe ist voll überflutbar und für den Dauerbetrieb (S1) ausgelegt.

Wie ist die Jung Pumpen US 75 D konstruiert und welche Materialien werden verwendet?

Die Schmutzwasserpumpe US 75 D ist als vertikal einstufige Tauchmotorpumpe mit horizontalem Druckabgang konzipiert. Das Motorgehäuse und die Rotorwelle bestehen aus rostfreiem Edelstahl 304 (1.4301), während das Pumpengehäuse aus Gusseisen GG 25 (GJL-250) gefertigt ist. Kopf, Laufrad und Standfüße sind aus Kunststoff. Eine trockenlaufsichere mediumseitige Siliciumkarbid-Gleitringdichtung und ein motorseitiger zweifacher Radialwellendichtring sorgen für eine zuverlässige Abdichtung. Eine kontrollierbare Ölkammer ermöglicht die Dichtungskontrolle. Die Pumpe ist zudem mit einer Spüleinrichtung und einer auswechselbaren, längswasserdicht vergossenen Leitungseinführung ausgestattet. Sie ist trockenlaufsicher.

Welche Leistungsmerkmale und Förderkapazitäten bietet die US 75 D?

Die Pumpe erreicht einen maximalen Volumenstrom von 23 m³/h und eine maximale Förderhöhe von 8,5 m. Die Motorausgangsleistung (P2) beträgt 0,6 kW bei einer Drehzahl von 2800 1/min. Der Nennstrom liegt bei 1,4 A. Die Pumpe ist für Medien mit einer Temperatur von 1 bis 40 °C im Dauerbetrieb geeignet und bewältigt einen maximalen Arbeitsdruck von 0,85 MPa. Die maximale Partikelgröße, die gefördert werden kann, liegt bei 50 mm.

Welche Schutzarten und Anschlussmöglichkeiten sind vorhanden?

Die Schmutzwasserpumpe ist nach DIN EN 12050 bauartgeprüft und verfügt über die Schutzart IP68, was einen dauerhaften Betrieb unter Wasser ermöglicht. Der elektrische Anschluss erfolgt über ein 10 m langes Anschlusskabel mit CEE-Stecker, ausgelegt für eine Bemessungsspannung von 360 bis 440 V bei einer Frequenz von 50 Hz (Drehstrom). Der Druckstutzen besitzt ein 2 Zoll (50 mm) Innengewinde zylindrisch (BSPP). Die Pumpe ist nicht explosionsgeschützt und verfügt über keine integrierte Schaltautomatik oder Trockenlaufschutz. Die maximale Eintauchtiefe beträgt 7 m.

Technische Daten

• Max. Volumenstrom: 23 m³/h
• Max. Förderhöhe: 8,5 m
• Motorausgangsleistung (P2): 0,6 kW
• Drehzahl: 2800 1/min
• Max. Partikelgröße: 50 mm
• Schutzart (IP): IP68
• Bemessungsspannung: 360 - 440 V
• Nennstrom: 1,4 A
• Kabellänge: 10 m
• Gewicht: 13,1 kg

Die Jung Pumpen Schmutzwasserpumpe US 75 D 400V stellt eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung dar, insbesondere bei stark verschmutzten Medien. Mit einer Motorausgangsleistung von 0,6 kW, einer maximalen Förderhöhe von 8,5 m und der Fähigkeit, Partikel bis zu 50 mm zu fördern, bietet sie hohe Betriebssicherheit und Effizienz. Ihre robuste Bauweise aus Edelstahl und Gusseisen sowie die Schutzart IP68 machen sie zu einer langlebigen Wahl für anspruchsvolle Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: NIVEAUKONTAKTGEBER-REST
• Hersteller-Artikelnummer: JP09404
• Nennstrom: 1,4
• Gewicht: 13,1
• Anzahl der Phasen: 3
• Eintauchtiefe: 7
• Kabellänge: 10
• Max. Volumenstrom: 23
• Max. Förderhöhe: 8,5
• Drehzahl: 2800
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 360 - 440
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Motorgehäuses: rostfreier Stahl
• Werkstoffgüte des Motorgehäuses: Edelstahl 304 (1.4301)
• Aufgenommene Motorleistung (P1) pro Motor: 0,85
• Motorausgangsleistung (P2): 0,6
• Volumenstrom (BEP): 11
• Förderhöhe bei Volumenstrom (BEP): 57
• Nennbetriebsart: S1
• Mit Trockenlaufschutz: nein
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 202
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 0,85
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 395
• Pumpenschaltung: ohne
• Isolationsklasse nach IEC: B
• Max. Partikelgröße: 50
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Geeignet für trockene Aufstellung: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Nenndurchmesser, Anschluss Auslassseite: 2 Zoll (50)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
