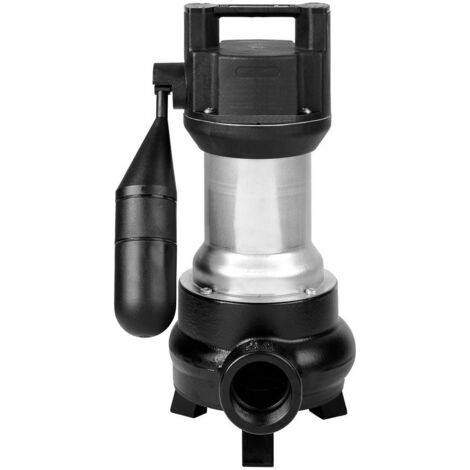

Jung Pumpen Schmutzwasserpumpe US 75 DS 400V mit Schaltautomatik, 10m Leitung

Jung Pumpen Schmutzwasserpumpe US 75 DS 400V mit Schaltautomatik, 10m Leitung

Die Jung Pumpen Schmutzwasserpumpe US 75 DS 400V mit Schaltautomatik und 10 Meter Leitung ist eine robuste Tauchmotorpumpe, die speziell für die Förderung stark verschmutzten Abwassers mit groben Feststoffen bis zu 50 mm Korngröße entwickelt wurde. Sie ist ideal für Anwendungen, bei denen eine verstopfungsfreie und zuverlässige Förderung von Abwasser mit Fasern und Feststoffen erforderlich ist, beispielsweise in der Abwasserentsorgung oder bei der Entwässerung von Baugruben und Kellern.

Wie ist die Pumpe konstruiert und welche Materialien werden verwendet?

Die Pumpe verfügt über ein Motorgehäuse aus rostfreiem Edelstahl 304 (1.4301) und ein Pumpengehäuse aus Gusseisen GG 25 (GJL-250). Kopf, Laufrad und Standfüße bestehen aus Kunststoff. Die Pumpe ist vertikal einstufig mit einem horizontalen Druckabgang ausgeführt. Eine trockenlaufsichere mediumseitige Siliciumkarbid-Gleitringdichtung sowie ein motorseitig 2-facher Radialwellendichtring sorgen für hohe Betriebssicherheit. Eine kontrollierbare Ölkammer ermöglicht die Dichtungskontrolle. Die Leitungseinführung ist auswechselbar und längswasserdicht vergossen.

Welche technischen Leistungsmerkmale bietet die US 75 DS?

Die Schmutzwasserpumpe erreicht eine maximale Fördermenge von 23 m³ pro Stunde bei einer maximalen Förderhöhe von 8,5 Metern. Die Motorausgangsleistung (P2) beträgt 0,6 kW bei einer Drehzahl von 2800 Umdrehungen pro Minute. Der Nennstrom liegt bei 1,4 A. Die Pumpe ist für den Dauerbetrieb (Nennbetriebsart S1) ausgelegt und kann Medien mit Temperaturen von 1 bis 40 °C fördern.

Welche Schutz- und Ausstattungsmerkmale sind vorhanden?

Die Pumpe ist nach Schutzart IP68 gegen das Eindringen von Wasser geschützt und verfügt über eine Schaltautomatik mit angegossenem Schwimmer zur automatischen Steuerung des Betriebs. Ein Trockenlaufschutz ist nicht integriert. Der eingebaute, automatisch wieder einschaltende, temperaturabhängige Motorschutz sowie Wicklungsthermostate schützen den Motor. Die Isolationsklasse des Motors entspricht Klasse B. Eine Spüleinrichtung ist ebenfalls vorhanden. Die Pumpe ist nicht explosionsgeschützt und für eine Eintauchtiefe von bis zu 10 Metern ausgelegt.

Wie erfolgt der elektrische Anschluss?

Die Schmutzwasserpumpe wird mit einem Anschlusskabel vom Typ H07RN-F 4G1,0 geliefert, das eine Länge von 10 Metern aufweist. Der elektrische Anschluss erfolgt über einen CEE-Stecker, der eine einfache und sichere Verbindung ermöglicht. Die Bemessungsspannung beträgt 360 - 440 V bei 50 Hz.

Technische Daten

• Max. Volumenstrom: 23 m³/h
• Max. Förderhöhe: 8,5 m
• Motorausgangsleistung (P2): 0,6 kW
• Drehzahl: 2800 1/min
• Bemessungsspannung: 360 - 440 V
• Schutzart: IP68
• Max. Partikelgröße: 50 mm
• Kabellänge: 10 m
• Gewicht: 13,2 kg
• Eintauchtiefe: 10 m

Die Jung Pumpen Schmutzwasserpumpe US 75 DS bietet eine zuverlässige Lösung für die Förderung von stark verschmutztem Abwasser. Ihre robuste Bauweise aus Edelstahl und Gusseisen, kombiniert mit einer Motorausgangsleistung von 0,6 kW und einer maximalen Förderhöhe von 8,5 Metern, stellt eine hohe Betriebssicherheit sicher. Die integrierte Schaltautomatik und der freie Durchgang von 50 mm ermöglichen einen effizienten und verstopfungsfreien Betrieb.

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: NIVEAUKONTAKTGEBER-REST
• Hersteller-Artikelnummer: JP09405
• Nennstrom: 1,4
• Gewicht: 13,2
• Anzahl der Phasen: 3
• Eintauchtiefe: 7
• Kabellänge: 10
• Max. Volumenstrom: 23
• Max. Förderhöhe: 8,5
• Drehzahl: 2800
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 360 - 440
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Motorgehäuses: rostfreier Stahl
• Werkstoffgüte des Motorgehäuses: Edelstahl 304 (1.4301)
• Aufgenommene Motorleistung (P1) pro Motor: 0,85
• Motorausgangsleistung (P2): 0,6
• Volumenstrom (BEP): 11
• Förderhöhe bei Volumenstrom (BEP): 57
• Nennbetriebsart: S1
• Mit Trockenlaufschutz: nein
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 202
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 0,85
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 395
• Pumpenschaltung: mit angegossenem Schwimmer
• Isolationsklasse nach IEC: B
• Max. Partikelgröße: 50
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Geeignet für trockene Aufstellung: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Nenndurchmesser, Anschluss Auslassseite: 2 Zoll (50)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
