Legrand Tagesschaltuhr MicroRex T31 Su/Wi, 230V, 16A, 3 TE, Grau

Legrand Tagesschaltuhr MicroRex T31 Su/Wi, 230V, 16A, 3 TE, Grau

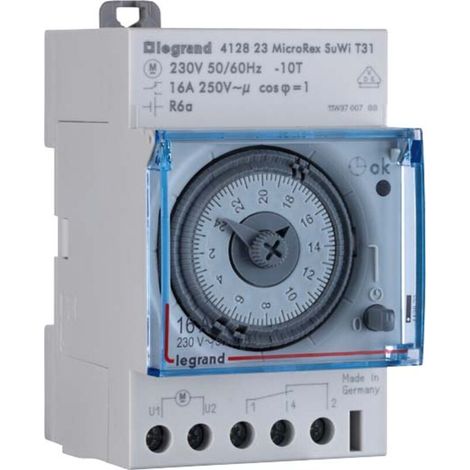

Die analoge Tageszeitschaltuhr MicroRex T31 Su/Wi von Legrand ermöglicht eine präzise Zeitsteuerung für elektrische Verbraucher auf der DIN-Schiene. Das Gerät zeichnet sich durch eine automatische Sommer-/Winterzeitumstellung sowie eine automatische Zeiteinstellung bei Inbetriebnahme aus. Dank des quarzgesteuerten Uhrwerks und einer Gangreserve von 6 Jahren bleibt die Programmierung auch bei Spannungsausfällen zuverlässig erhalten.

Funktionsweise und Bedienung

Die Zeitschaltuhr ist für den Verteilereinbau konzipiert und benötigt eine Breite von 3 Teilungseinheiten. Über einen Handschalter lässt sich zwischen den Zuständen EIN, Automatik und AUS wählen, wobei eine Schaltungsvorwahl möglich ist. Die Programmierung erfolgt über unverlierbare Schaltsegmente mit einer Teilung von 15 Minuten, was eine kürzeste Schaltzeit von 30 Minuten erlaubt. Der potentialfreie Wechslerkontakt ist für einen Nennschaltstrom von 16 A bei 250 V AC ausgelegt.

Zuverlässigkeit im Betrieb

Das Gerät arbeitet mit einer Ganggenauigkeit von 0,2 Sekunden pro Tag. Die Stromversorgung erfolgt mit 230 V bei 50 bis 60 Hz, wobei die Anschlussklemmen für Kabelquerschnitte von 1,5 bis 4 mm² ausgelegt sind. Das Gehäuse in der Farbe Grau (RAL 7035) entspricht der Schutzart IP20 und ist halogenfrei ausgeführt. Der Einsatz ist in einem Temperaturbereich von -10 bis 55 °C möglich.

Die MicroRex T31 Su/Wi bietet eine effiziente Lösung für zeitgesteuerte Schaltvorgänge im 24-Stunden-Rhythmus. Mit ihrem 16 A Wechslerkontakt, der automatischen Zeitnachstellung und der robusten Gangreserve von 6 Jahren stellt sie eine zuverlässige Komponente für die Elektroinstallation dar. Die Montage auf der DIN-Schiene und die Handbedienung erleichtern die Inbetriebnahme und tägliche Nutzung.

Technische Daten

• Montageart: DIN-Schiene
• Anzahl der Kanäle: 1
• Versorgungsspannung: 230 V AC
• Frequenz: 50-60 Hz
• Nennschaltstrom: 16 A
• Gangreserve: 6 Jahre
• Ganggenauigkeit: 0,2 s/Tag
• Kürzeste Schaltzeit: 30 min
• Schutzart: IP20
• Breite: 3 Teilungseinheiten

Produktspezifikation

• Montageart: DIN-Schiene
• Anzahl der Kanäle: 1
• Versorgungsspannung (Min-Max): 230-230
• Spannungsart der Versorgungsspannung: AC
• Frequenz der Versorgungsspannung (Min-Max): 50-60
• Gangreserve in Jahren: 6
• Ganggenauigkeit pro Tag: 0.2
• 60 min Programm: Nein
• 24 h Programm: Ja
• Wochenprogramm: Nein
• Jahresprogramm: Nein
• Netzsynchron: Nein
• Quarzgesteuert: Ja
• Kürzeste Schaltzeit Kanal 1: 30
• Programmscheibenteilung 1: 15
• Automatische Sommer-/Winterzeitumstellung: Ja
• Geeignet für Handbedienung: Ja
• Schaltungsvorwahl: Ja
• Nennschaltstrom bei 250 V AC: 16
• Potentialfreier Schaltkontakt: Ja
• Schutzart (IP): IP20
• Breite in Teilungseinheiten: 3
• Breite: 52.5
• Höhe: 83
• Tiefe: 60
• Einsatztemperatur (Min-Max): -10-55
• Lagertemperatur (Min-Max): -10-60
• Stromversorgungsrichtung: Von unten
• Bezeichnungsangabe der Anschlussklemmen: Ja
• Farbe: Grau
• RAL-Nummer: 7035
• Halogenfrei: Ja
• Kapazität der Klemme (Min-Max): 1.5-4 mm²
• Verbindungsart: Kabel
• Textfeld/Beschriftungsfläche: Nein
• Enthält Batterie oder Akku: Ja
• IEC code (Pack 1): CR2330
• Batterie oder Akku (Pack 1): Batterie (nicht wiederaufladbar)
• Zusammenstellung der Elemente (Pack 1): Lithium
• Anzahl Pack 1: 1
• Anzahl der Einheitselemente (Pack 1): 1
• Gewicht eines Einheitselements (Pack 1): 4
• Lage Pack 1: Das Produkt enthält eine Batterie
• Verordnungstyp (Pack 1): P: Tragbar (Standardformat)
• Verbundenes Objekt: Nein
